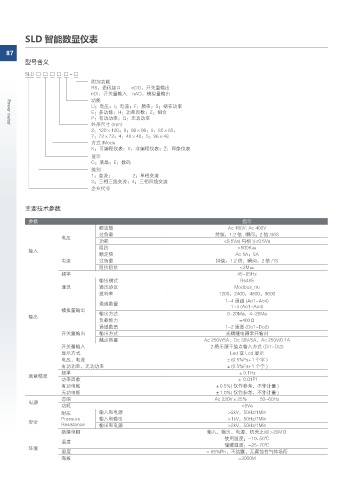

SLD 智能数显仪表

87
型号含义

SLD □ □ □ □ □ - □
附加功能
RS：通讯接口 nDO：开关量输出
nDI：开关量输入 nAO：模拟量输出
功能
U：电压；I：电流；F：频率；S：视在功率
E：多功能；H：功率因数；Z：组合
P：有功功率；Q：无功功率
外形尺寸 (mm)
Power meter
2：120×120；9：96×96；8：80×80；
7：72×72；4：48×48；5：96×48
方式 /Mode
K：可编程仪表；X：非编程仪表；Z：网络仪表
显示
C：液晶；E：数码
类别
1：直流； 2：单相交流
3：三相三线交流；4：三相四线交流
企业代号

主要技术参数

参数 指示
额定值 Ac 100V; Ac 400V
过负载 持续：1.2 倍 , 瞬间：2 倍 /30S
电压
功耗 <0.5Va( 每相 )/<0.5Va
阻抗 >500Kω
输入
额定值 Ac 1A；5A
电流 过负载 持续：1.2 倍，瞬间：2 倍 /1S
阻抗阻抗 <2Mω
频率 45~65Hz
输出模式 Rs485
通讯 通讯协议 Modbus_rtu
波特率 1200，2400，4800，9600
1~4 通道 (Ao1~Ao4)
通道数量 1~4 (Ao1~Ao4)
模拟量输出
输出 输出方式 0~20Ma，4~20Ma
负载能力 =400Ω
通道数量 1~2 通道 (Do1~Do2)
开关量输出 输出方式 光耦继电器常开输出
触点容量 Ac 250V/5A，Dc 30V/5A，Ac 250V/0.1A
开关量输入 2 路无源干接点输入方式 (Di1~Di2)
显示方式 Led 或 Lcd 显示
电压，电流 ±(0.5%Fs+1 个字 )
有功功率，无功功率 ±(0.5%Fs+1 个字 )
频率 ±0.1Hz
测量精度
功率因数 ± 0.01Pf
有功电能 ±0.5%( 仅作参考，不作计量 )
无功电能 ±1.0%( 仅作参考，不作计量 )
范围 Ac 220V±25% 50~60Hz
电源
功耗 <5Va
耐压 输入和电源 >2kV，50Hz/1Min
Pressure 输入和输出 >1kV，50Hz/1Min
安全
Resistance 输出和电源 >2kV，50Hz/1Min
绝缘电阻 输入、输出、电源、机壳之间 >20MΩ
使用温度：-10~50℃
温度
环境 储藏温度：-25~70℃
湿度 = 85%Rh，不结露，无腐蚀性气体场所
海拔 =3000M
