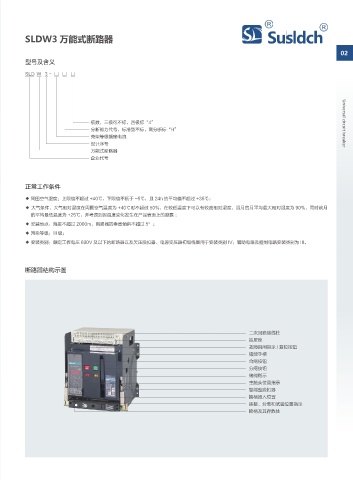

SLDW3 万能式断路器

02
型号及含义

SLD W 3 - □ □ □

极数，三极可不标，四极标“4” Universal circuit breaker
分断能力代号，标准型不标，高分断标“H”
壳架等级额定电流
设计序号
万能式断路器
企业代号

正常工作条件
◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃；
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为 90%，同时该月
的平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露 ；
◆ 安装地点：海拔不超过 2000m，断路器的垂直倾斜不超过 5°；
◆ 污染等级：III 级；
◆ 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV；辅助电路及控制电路安装类别为 III。

断路器结构示图

二次回路接线柱
抽屉座
故障跳闸指示 / 复位按钮
储能手柄
合闸按钮
分闸按钮
储能指示
主触头位置指示
智能型脱扣器
摇柄插入位置
连接、分离和试验位置指示
摇柄及其存放处
