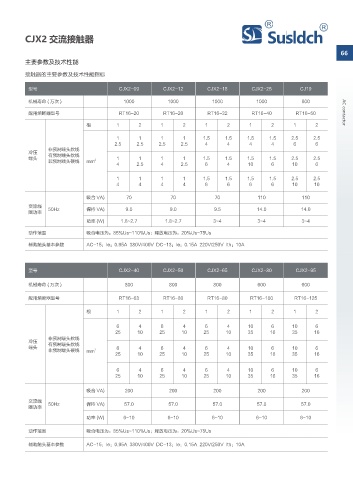

CJX2 交流接触器

66
主要参数及技术性能

接触器的主要参数及技术性能指标

型号 CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJ19

机械寿命 ( 万次 ) 1000 1000 1000 1000 800
配用熔断器型号 RT16-20 RT16-20 RT16-32 RT16-40 RT16-50 AC contactor

根 1 2 1 2 1 2 1 2 1 2
1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
2.5 2.5 2.5 2.5 4 4 4 4 6 6
非预制端头软线
冷压 有预制端头软线
端头 2 1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
非预制端头硬线 mm
4 2.5 4 2.5 6 4 10 6 10 6
1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
4 4 4 4 6 6 6 6 10 10

吸合 VA) 70 70 70 110 110
交流线 50Hz 保持 VA) 9.0 9.0 9.5 14.0 14.0
圈功率
功率 (W) 1.8~2.7 1.8~2.7 3~4 3~4 3~4
动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us

辅助触头基本参数 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A

型号 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95

机械寿命 ( 万次 ) 800 800 800 600 600

配用熔断器型号 RT16-63 RT16-80 RT16-80 RT16-100 RT16-125

根 1 2 1 2 1 2 1 2 1 2

6 4 6 4 6 4 10 6 10 6
25 10 25 10 25 10 35 16 35 16
非预制端头软线
冷压 有预制端头软线
端头 6 4 6 4 6 4 10 6 10 6
非预制端头硬线 mm 2
25 10 25 10 25 10 35 16 35 16
6 4 6 4 6 4 10 6 10 6
25 10 25 10 25 10 35 16 35 16

吸合 VA) 200 200 200 200 200
交流线 50Hz 保持 VA) 57.0 57.0 57.0 57.0 57.0
圈功率
功率 (W) 6~10 6~10 6~10 6~10 6~10

动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us

辅助触头基本参数 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
