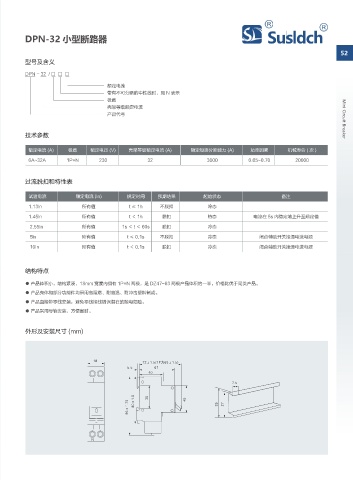

DPN-32 小型断路器

52
型号及含义

DPN - 32 / □ □ □

额定电流
带有不可分断的中性线时，用 N 表示
极数
壳架等级额定电流
产品代号 Mini Circuit Breaker

技术参数

额定电流 (A) 极数 额定电压 (V) 壳架等级额定电流 (A) 额定短路分断能力 (A) 功率因素 机械寿命 ( 次 )
6A~32A 1P+N 230 32 3000 0.65~0.70 20000

过流脱扣和特性表

试验电流 额定电流 (In) 规定时间 预期结果 起始状态 备注
1.13ln 所有值 t≤1h 不脱扣 冷态
1.45ln 所有值 t＜1h 脱扣 热态 电流在 5s 内稳定地上升至规定值
2.55In 所有值 1s ＜t＜60s 脱扣 冷态
5ln 所有值 t ≤ 0.1s 不脱扣 冷态 闭合辅助开关接通电流电源
10In 所有值 t ＜ 0.1s 脱扣 冷态 闭合辅助开关接通电流电源

结构特点

● 产品体积小，结构紧凑，18mm 宽度内拥有 1P+N 两极，是 DZ47-63 两极产品体积的一半。价格比优于同类产品。
● 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
● 产品直接带零线安装，避免零线接线错误潜在的触电危险。
● 产品采用导轨安装，方便省时。

外形及安装尺寸 (mm)

d 1˝ d

d d

/
