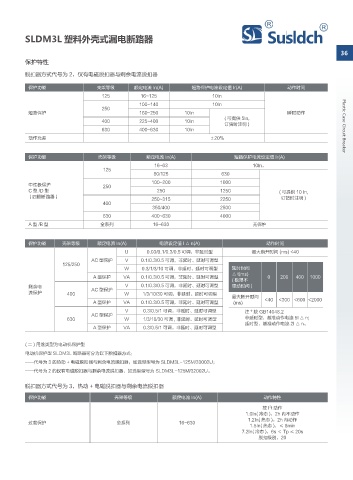

SLDM3L 塑料外壳式漏电断路器

36
保护特性

脱扣器方式代号为 2，仅有电磁脱扣器与剩余电流脱扣器

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
125 16~125 10In
100~140 10In
250
短路保护 160~250 10In 瞬时动作
( 可提供 5In,
400 225~400 10In
订货时注明 ) Plastic Case Circuit Breaker
630 400~630 10In
动作允差 ±20%

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A)
16~63 10In，
125
80/125 630
100~200 1000
中性极保护 250
C型/D型 250 1250 ( 可提供 10 In,
( 四极断路器 ) 250~315 2250 订货时注明 )
400
350/400 2500
630 400~630 4000
A型/B型 全系列 16~630 无保护

保护功能 壳架等级 额定电流 In(A) 电流设定值 I △ n(A) 动作时间
U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) <40
AC 型保护 V 0.1/0.3/0.5 可调，非延时、延时可调型
125/250
W 0.3/1/3/10 可调，非延时、延时可调型 延时时间
△ t(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型 0 200 400 1000
( 极限不
剩余电 AC 型保护 V 0.1/0.3/0.5 可调，非延时、延时可调型 驱动时间 )
流保护 400 W 1/3/10/30 可调，非延时、延时可调型
最大断开时间
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型 (ms) <40 <300 <600 <2000
V 0.3/0.5/1 可调，非延时、延时可调型 注 * 按 GB14048.2
AC 型保护
630 W 1/3/10/30 可调 , 非延时、延时可调型 非延时型，基准动作电流 5I △ n;
延时型，基准动作电流 2I △ n。
A 型保护 VA 0.3/0.5/1 可调，非延时、延时可调型

( 二 ) 用途类型为电动机保护型
电动机保护型 SLDM3L 断路器可分为以下脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器与剩余电流脱扣器，如选型型号为 SLDM3L-125M/33002U；
——代号为 2 的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为 SLDM3L-125M/32002U。

脱扣器方式代号为 3，热动 + 电磁脱扣器与剩余电流脱扣器
保护功能 壳架等级 额定电流 In(A) 动作特性
2
按I t 动作
1.0In( 冷态 )，2h 内不动作
1.2In( 热态 )，2h 内动作
过载保护 全系列 16~630
1.5In( 热态 )，≤ 8min
7.2In( 冷态 )，6s ＜ Tp ≤ 20s
脱扣级别，20
