SLDW3 万能式断路器

08

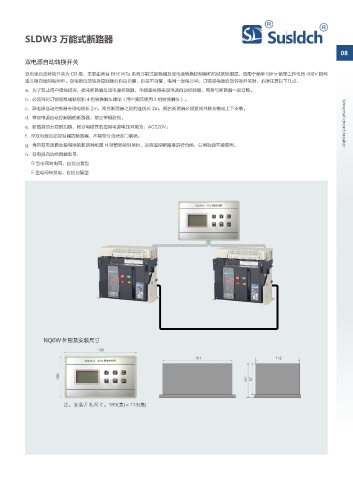

双电源自动转换开关

双电源自动转换开关为 CB 级，主要由两台 BHEW3s 系列万能式断路器及双电源转换控制器和机械联锁组成，适用于频率 50Hz 额定工作电压 400V 的两
路三相四线制电网中。双电源自动转换控制器分自投自复、自投不自复、电网一发电三种。订购双电源自动转换开关时，必须注意以下几点：
a．为了防止用户接线错误，损坏断路器及双电源控制器，不能单独购买双电源自动控制器，需要与断路器一起订购。
b．必须同时订钢缆机械联锁和 4 组转换触头辅助（用户实际使用 3 组转换触头）。
c．双电源自动控制器专用电缆长 2m，两台断路器之间的连线长 2m，两台断路器必须紧挨并排安装或上下安装。
d．带双电源自动控制器的断路器，禁止带钥匙锁。
e．断路器的分励脱扣器、闭合电磁铁的控制电源电压只能为：AC220V。 Universal circuit breaker
f．带双电源自动控制器的断路器，不能带分合状态门联锁。
g．当带双电源自动控制器的断路器配置 H 型智能控制器时，远程遥控断路器进行合闸、分闸功能不能使用。
h．双电源自动控制器型号：
R 型电网转电网，自投自复型
F 型电网转发电，自投自复型

NQ6W 外形及安装尺寸
