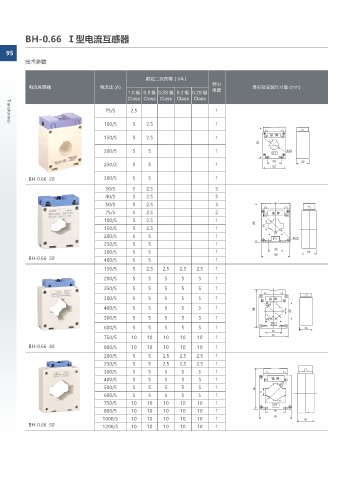

BH-0.66 Ⅰ型电流互感器

95
技术参数

额定二次负荷（VA）
穿心
电流互感器 电流比 (A) 外形及安装尺寸图 (mm)
1.0 级 0.5 级 0.5S 级 0.2 级 0.2S 级 匝数
Class Class Class Class Class

75/5 2.5 1

100/5 5 2.5 1
Transformer
150/5 5 2.5 1 S1 䨙 ❸ S2
75
200/5 5 5 1 F1 Ф22

38 40
250/2 5 5 1 52
BH-0.66 20 300/5 5 5 1
30/5 5 2.5 5
40/5 5 2.5 5
50/5 5 2.5 3
75/5 5 2.5 2 䨙 ❸
S1 S2
100/5 5 2.5 1
80
150/5 5 2.5 1 11
31
200/5 5 5 1
P1 Ф23
250/5 5 5 1
32
300/5 5 5 1 60 33
BH-0.66 30 400/5 5 5 1
150/5 5 2.5 2.5 2.5 2.5 1
200/5 5 5 5 5 5 1
250/5 5 5 5 5 5 1
300/5 5 5 5 5 5 1 䨙 ❸
S1 Ф31 S2
400/5 5 5 5 5 5 1 98 11 42
500/5 5 5 5 5 5 1 42 11
P1
600/5 5 5 5 5 5 1 40
44
750/5 10 10 10 10 10 1 78
BH-0.66 40 800/5 10 10 10 10 10 1
200/5 5 5 2.5 2.5 2.5 1
250/5 5 5 2.5 2.5 2.5 1
300/5 5 5 5 5 5 1
400/5 5 5 5 5 5 1 S1 䨙 ❸ S2
500/5 5 5 5 5 5 1 98 Ф37
600/5 5 5 5 5 5 1 11
750/5 10 10 10 10 10 1 51
P1
800/5 10 10 10 10 10 1 50
1000/5 10 10 10 10 10 1 82 46
BH-0.66 50 1200/5 10 10 10 10 10 1
