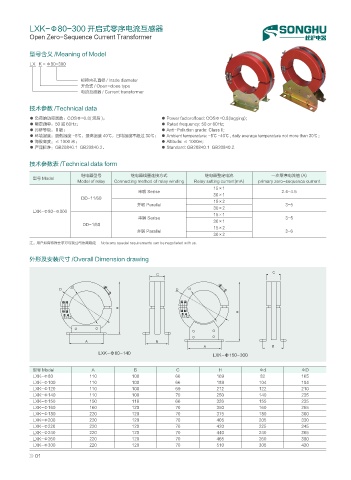

LXK-Φ80-300 开启式零序电流互感器
Open Zero-Sequence Current Transformer

型号含义 /Meaning of Model
LX K - Φ80-300

标称内孔直径 / Insde diameter
开合式 / Open-close type
电流互感器 / Current transformer

技术参数 /Technical data
● 负荷的功率因数：COSΦ=0.8( 滞后 )； ● Power factorofload: COSΦ=0.8(lagging);
● 额定频率：50 或 60Hz； ● Rated frequency: 50 or 60Hz;
● 污秽等级：Ⅱ极； ● Anti-Pollution grade: Class II;
● 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ● Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
● 海拔高度：≤ 1000 米； ● Altitude: ≤ 1000m;
● 产品标准：GB20840.1 GB20840.2。 ● Standard: GB20840.1 GB20840.2.

技术参数表 /Technical data form

继电器型号 继电器线圈连接方式 继电器整定电流 一次零序电流值 (A)
型号 Model
Model of relay Connecting method of relay winding Relay setting current(mA) primary zero-sequence current
15×1
串联 Serise 2.4-4.5
30×1
DD-11/60
15×2
并联 Parallel 3-5
30×2
LXK-Φ80-Φ300
15×1
串联 Serise 3-5
30×1
DD-1/60
15×2
并联 Parallel 3-6
30×2
注：用户如有特殊要求可与我公司协商确定 Note:any special requirements can be negotiated with us.
外形及安装尺寸 /Overall Dimension drawing
%
%
F
& & F

*
*
5 5 5 5

# $
# $
.:-  .:- 

型号 Model A B C H Φd ΦD
LXK-Φ80 110 100 66 169 82 165
LXK-Φ100 110 100 66 189 104 184
LXK-Φ120 110 100 69 212 122 210
LXK-Φ140 110 100 70 250 140 235
LXK-Φ150 150 116 66 326 155 235
LXK-Φ160 160 120 70 350 160 265
LXK-Φ180 220 120 70 375 180 300
LXK-Φ200 220 120 70 405 205 330
LXK-Φ220 220 120 70 420 225 345
LXK-Φ240 220 120 70 440 240 365
LXK-Φ260 220 120 70 465 260 390
LXK-Φ300 220 120 70 510 305 430
