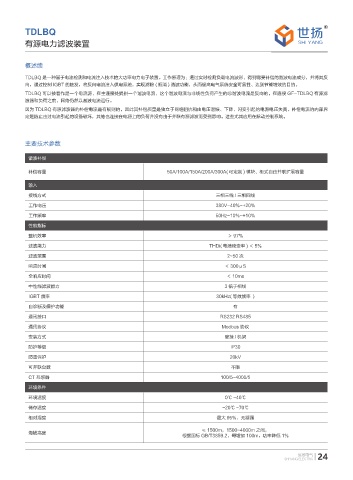

TDLBQ ˇੴ
有源电力滤波装置 4)* :"/(
概述续
TDLBQ 是一种基于电流检测和电流注入技术的大功率电力电子装置。工作原理为：通过实时检测负载电流波形，得到需要补偿的谐波电流成分，并将其反
向，通过控制 IGBT 的触发，将反向电流注入供电系统，实现滤除 ( 抵消 ) 谐波功能，从而提高电气系统安全可靠性、达到节能增效的目的。
TDLBQ 可以被看作是一个电流源，在主连接处提供一个谐波电流，这个谐波电流与非线性负荷产生的总谐波电流是反向的。在连接 GF-TDLBQ 有源滤
波器和负荷之前，网络仍然以基波电流运行。
因为 TDLBQ 有源滤波器的补偿电流是有规则的，因此其补偿质量是独立于网络阻抗和由电压谐振、下降、闪变引起的电源电压失真。补偿电流的内部界
定是防止由过电流引起的设备破坏，其他也连接在电源上的负荷并没有由于并联有源滤波而受到影响。这些尤其应用在脉动控制系统。
主要技术参数
谐波补偿
补偿容量 50A/100A/150A/200A/300A( 可定制 ) 模块、柜式自由并联扩展容量
输入
接线方式 三相三线 / 三相四线
工作电压 380V-40%~+20%
工作频率 50Hz-10%~+10%
性能指标
整机效率 ＞ 97%
滤波能力 THDi( 电漉畸变率 ) ＜ 5%
滤波范围 2~50 次
响应时间 ＜ 300μS
全响应时间 ＜ 10ms
中性线滤波能力 3 倍于相线
IGBT 频率 30kHz( 等效频率 )
自诊断及保护功能 有
通讯接口 RS232 RS485
通讯协议 Modbus 协议
安装方式 壁挂 / 机架
防护等级 IP30
防雷保护 20kV
可并联台数 不限
CT 互感器 100/5~4000/5
环境条件
环境温度 0℃ ~40℃
储存温度 -20℃ ~70℃
相对湿度 最大 95%，无凝露
≤ 1500m，1500~4000m 之间，
海拔高度
根据国标 GB/T3859.2，每增加 100m，功率降低 1%
