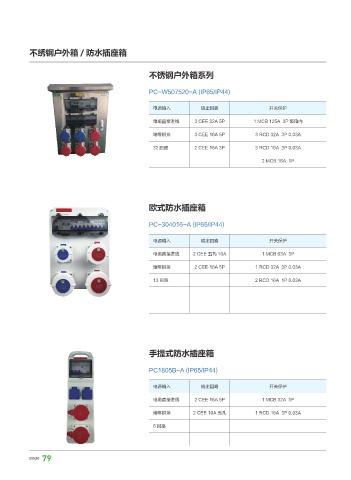

不绣钢户外箱 / 防水插座箱



                                                    不锈钢户外箱系列


                                                    PC-W507520-A (IP65/IP44)


                                                      电源输入            输出回路                    开关保护

                                                      电缆直接进线        3 CEE 32A 5P        1 MCB 125A  3P 装箱内
                                                      地零铜排          3 CEE 16A 5P         3 RCD 32A  3P 0.03A

                                                      32 回路         2 CEE 16A 3P         3 RCD 16A  3P 0.03A

                                                                                           2 MCB 16A  1P







                                                    欧式防水插座箱



                                                    PC-304016-A (IP65/IP44)

                                                      电源输入            输出回路                    开关保护

                                                      电缆直接进线       2 CEE 五孔 10A            1 MCB 63A  3P

                                                      地零铜排          2 CEE 16A 5P         1 RCD 32A  3P 0.03A

                                                      13 回路                              2 RCD 16A  1P 0.03A













                                                    手提式防水插座箱


                                                    PC1805B-A (IP65/IP44)

                                                      电源输入            输出回路                    开关保护

                                                      电缆直接进线        2 CEE 16A 5P           1 MCB 32A  3P

                                                      地零铜排         2 CEE 10A 五孔          1 RCD 16A  3P 0.03A

                                                      6 回路
