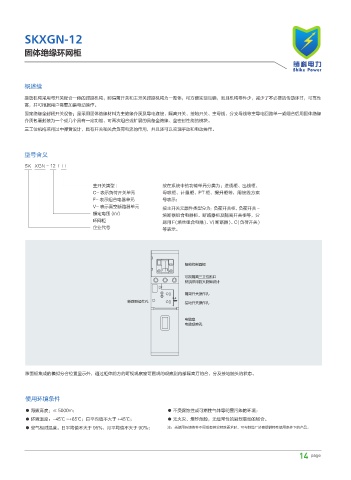

SKXGN-12

固体绝缘环网柜

概述续
操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性
高，并可根据用户需要加装电动操作。
固定绝缘全封闭开关设备：是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘
介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。
三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，并且还可以实现手动和电动操作。

型号含义
SK XGN - 12 / □

主开关类型 : 按在系统中的功能单元分类为：进线柜、出线柜、
C- 表示负荷开关单元 母联柜、计量柜、PT 柜、提升柜等，用接线方案
F- 表示组合电器单元 号表示；
V- 表示真空断路器单元 按主开关元器件类型分为：负荷开关柜，负荷开关 -
额定电压 (kV) 熔断器组合电器柜、断路器柜及隔离开关柜等，分
环网柜 别用 F( 熔丝组合电器 )、V( 断路器 )、C( 负荷开关 )
企业代号 等表示。

ᷠ㡣ᬍজ仈ụ

୕䄬䷺ㄡկᕋڳᴓ୉
Ặ䒎䤭Ⲏ䶘⟑䶘⥬䌤䌇

䷺ㄡᙦࣙᰳۂኺ
ᴓ䕕෎ᰳۂኺ ᬋຖᙦࣙᰳۂኺ

ⲛ㙬ጊ
ⲛ㙬䄨ፅኺ

除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内部隔离刀的合、分及接地触头的状态。

使用环境条件

● 海拔高度：≤ 5000m； ● 不受腐蚀性或可燃性气体等明显污染的环境；
● 环境温度：-45℃ ~+65℃；日平均值不大于 +45℃； ● 无火灾、爆炸危险，无经常性的剧烈震动的场合。
● 空气相对温度：日平均值不大于 95%，月平均值不大于 90%； 注：当使用环境条件不同或有其它特殊要求时，可与制造厂协商提供特殊使用条件下的产品。
