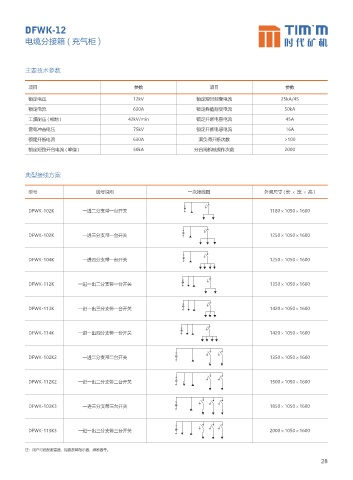

DFWK-12

电缆分接箱 ( 充气柜 )

主要技术参数

项目 参数 项目 参数
额定电压 12kV 额定短时耐受电流 25kA/4S
额定电流 630A 额定峰值耐受电流 50kA
工频耐压 ( 相地 ) 42kV/min 额定开断电容电流 45A

雷电冲击电压 75kV 额定开断电感电流 16A
额定开断电流 630A 满负荷开断次数 >100
额定短路开合电流 ( 峰值 ) 50kA 分合闸机械操作次数 2000

典型接线方案

型号 线号说明 一次接线图 外观尺寸 ( 长 × 宽 × 高)

DFWK-102K 一进二分支带一台开关 1180×1050×1600

DFWK-102K 一进三分支带一台开关 1250×1050×1600

DFWK-104K 一进四分支带一台开关 1250×1050×1600

DFWK-112K 一进一出二分支带一台开关 1350×1050×1600

DFWK-113K 一进一出三分支带一台开关 1420×1050×1600

DFWK-114K 一进一出四分支带一台开关 1420×1050×1600

DFWK-102K2 一进二分支带二台开关 1350×1050×1600

DFWK-112K2 一进一出二分支带二台开关 1500×1050×1600

DFWK-103K3 —进三分支带三台开关 1850×1050×1600

DFWK-113K3 一进一出三分支带三台开关 2000×1050×1600

注：用户可选配避雷器、短路故障指示器、熔断器等。
28
