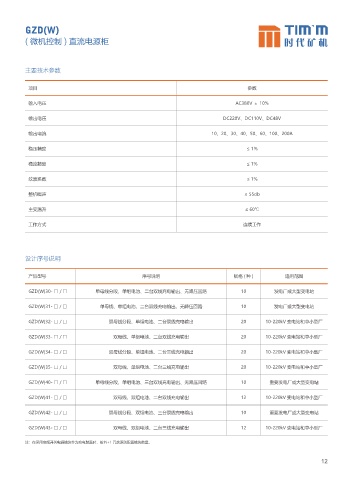

GZD(W)

( 微机控制 ) 直流电源柜

主要技术参数

项目 参数

输入电压 AC380V ± 10%

输出电压 DC220V、DC110V、DC48V

输出电流 10、20、30、40、50、60、100、200A

稳压精度 ≤ 1%

稳流精度 ≤ 1%

纹波系数 ≤ 1%

整机噪声 ≤ 55db

主变温升 ≤ 60℃

工作方式 连续工作

设计序号说明

产品型号 序号说明 规格(种) 适用范围

GZD(W)30- □ / □ 单母线分段、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站

GZD(W)31- □ / □ 单母线、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站

GZD(W)32- □ / □ 双母线分段、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂

GZD(W)33- □ / □ 双母线、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂

GZD(W)34- □ / □ 双母线分段、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂

GZD(W)35- □ / □ 双母线、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂

GZD(W)40- □ / □ 单母线分段、单组电池、三台双线充电输出、无降压回路 10 重要发电厂或大型变电站

GZD(W)41- □ / □ 双母线、双组电池、二台双线充电输出 12 10-220kV 变电站和中小型厂

GZD(W)42- □ / □ 双母线分段、双组电池、三台双线充电输出 10 重要发电厂或大型变电站

GZD(W)43- □ / □ 双母线、双组电池、二台三线充电输出 12 10-220kV 变电站和中小型厂

注：在采用高频开关电源模块作为充电装置时，按 N+1 冗余原则配置模块数量。
