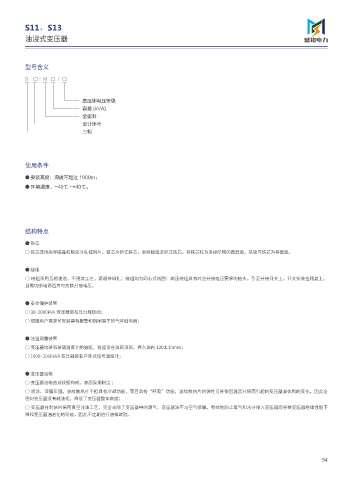

Page 63 - 贵州盛铭电力设备有限公司

S11、S13

油浸式变压器

型号含义
S □ - M □ / □

高压侧电压等级
容量 (kVA)
全密封
设计序号
三相

使用条件

● 安装高度：海拔不超过 1000m；
● 环境温度：-40℃ ~+40℃。

结构特点

● 铁芯
○ 铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

● 绕组
○ 绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上、
且需切断电源后方可变换分接电压。

● 安全保护装置
○ 30~2000kVA 变压器装有压力释放阀；
○ 根据用户需求可安装具有报警和跳闸端子的气体继电器；

● 油温测量装置
○ 变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内 120±10mm；
○ 1000~2000kVA 变压器装有户外式信号温度计；

● 变压器油箱
○ 变压器油箱由波纹壁构成，表面采用粉尘 ；
○ 喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全
密封变压器没有储油柜，降低了变压器整体高度；
○ 变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下
降和变压器油老化的可能，因此不定期进行油样试验。
