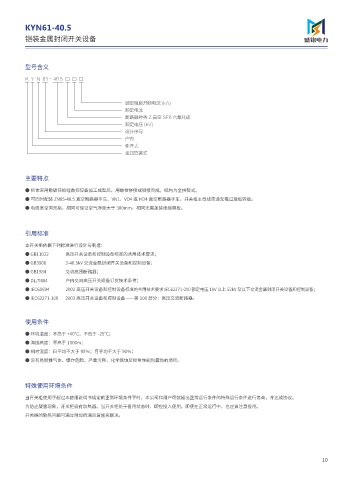

KYN61-40.5

铠装金属封闭开关设备

型号含义
K Y N 61 - 40.5 □ □ □

额定短路开断电流 (kA)
额定电流
断路器种类 Z 真空 SF6 六氟化硫
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

主要特点

● 柜体采用敷铝锌板经数控设备加工成型后，用螺栓拼接或铆接而成，结构为全拼装式。
● 可同时配装 ZN85-40.5 真空断路器手车、VN1、VD4 或 HD4 真空断路器手车，开关柜主母线贯通无需过渡柜转接。
● 电缆室空间充裕，相间可保证空气净距大于 300mm，相间无需加装绝缘隔板。

引用标准
本开关柜依据下列标准进行设计与制造：
● GB11022 高压开关设备和控制设备标准的共用技术要求；
● GB3906 3-40.5kV 交流金属封闭开关设备和控制设备；
● GB1984 交流高压断路器；
● DL/T404 户内交流高压开关设备订货技术条件；
● IEC60694 2002 高压开关设备和控制设备标准的共用技术要求 IEC62271-200 额定电压 1kV 以上 52kV 及以下交流金属封闭开关设备和控制设备；
● IEC62271-100 2003 高压开关设备和控制设备——第 100 部分：高压交流断路器。

使用条件

● 环境温度：不高于 +40℃，不低于 -25℃；
● 海拔高度：不高于 1000m；
● 相对湿度：日平均不大于 95％；月平均不大于 90％；
● 没有易燃性气体、爆炸危险、严重污秽、化学腐蚀及经常性剧烈震动的场所。

特殊使用环境条件
当开关柜使用于超过本使用说明书规定的正常环境条件下时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。
为防止凝露现象，开关柜设有加热器。当开关柜处于备用状态时，即应投入使用。即使在正常运行中，也应该注意投用。
开关柜的散热问题可通过附加的通风设施来解决。

10
