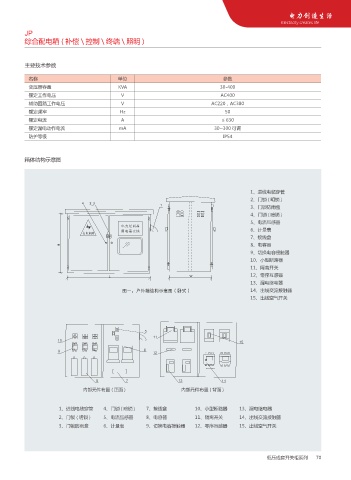

JP
综合配电箱(补偿\控制\终端\照明)

主要技术参数

名称 单位 参数
变压器容量 KVA 30-400
额定工作电压 V AC400
辅助回路工作电压 V AC220，AC380
额定频率 Hz 50
额定电流 A ≤ 630
额定漏电动作电流 mA 30~300 可调
防护等级 IP54

箱体结构示意图

1、进线电缆穿管
2、门锁 ( 明锁 )
3、门锁防雨盒
4、门锁 ( 暗锁 )
5、电流互感器
6、计量表
7、接线盒
8、电容器
9、切换电容接触器
10、小型断路器
11、隔离开关
12、零序互感器
13、漏电继电器
14、出线交流接触器
15、出线空气开关

内部元件布置 ( 正面 ) 内部元件布置 ( 背面 )

1、进线电缆穿管 4、门锁 ( 暗锁 ) 7、接线盒 10、小型断路器 13、漏电继电器
2、门锁 ( 明锁 ) 5、电流互感器 8、电容器 11、隔离开关 14、出线交流接触器
3、门锁防雨盒 6、计量表 9、切换电容接触器 12、零序互感器 15、出线空气开关

低压成套开关柜系列 70
