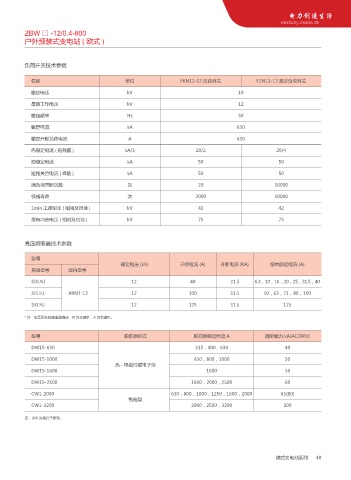

ZBW □ -12/0.4-800
户外预装式变电站 ( 欧式 )

负荷开关技术参数

名称 单位 FKN12-12 负荷开关 FZN12-12 真空负荷开关
额定电压 kV 10

最高工作电压 kV 12
额定频率 Hz 50

额定电流 kA 630
额定开断负荷电流 A 630

热稳定电流 ( 有效值 ) kA/S 20/2 20/4
动稳定电流 kA 50 50

短路关合电流 ( 峰值 ) kA 50 50
满负荷开断次数 次 20 10000

机械寿命 次 2000 10000
1min 工频耐压 ( 相间及对地 ) kV 42 42
雷电冲击电压 ( 相对及对地 ) kV 75 75

高压熔断器技术参数

型号
额定电压 (kV) 开断电流 (A) 开断电流 (KA) 熔体额定电流 (A)
英国型号 国内型号

SDL※J 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100

SKL※J 12 125 31.5 125

* 注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。

型号 脱扣器形式 脱扣器额定电流 A 通断能力 kA(AC380V)
DW15-630 315，400，630 40
DW15-1000 630，800，1000 50
热 - 电磁性或电子型
DW15-1600 1600 50

DW15-2500 1600，2000，2500 60
CW1-2000 630，800，1000，1250，1600，2000 65(80)
智能型
CW1-3200 2000，2500，3200 100

注：(80) 为高分子断型。

箱式变电站系列 48
