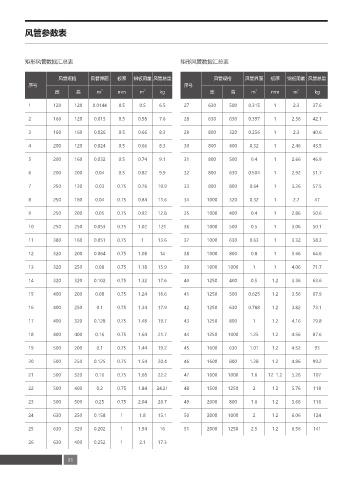

风管参数表
矩形风管数据汇总表 矩形风管数据汇总表
风管规格 风管界面 板厚 钢板用量 风管总重 风管规格 风管界面 板厚 钢板用量 风管总重
序号 序号
宽 高 m 2 mm m 2 kg 宽 高 m 2 mm m 2 kg
1 120 120 0.0144 0.5 0.5 6.5 27 630 500 0.315 1 2.3 37.6
2 160 120 0.015 0.5 0.58 7.6 28 630 630 0.397 1 2.56 42.1
3 160 160 0.026 0.5 0.66 8.3 29 800 320 0.256 1 2.3 40.6
4 200 120 0.024 0.5 0.66 8.3 30 800 400 0.32 1 2.46 43.5
5 200 160 0.032 0.5 0.74 9.1 31 800 500 0.4 1 2.66 46.9
6 200 200 0.04 0.5 0.82 9.9 32 800 630 0.504 1 2.92 51.7
7 250 120 0.03 0.75 0.76 10.9 33 800 800 0.64 1 3.26 57.5
8 250 160 0.04 0.75 0.84 11.6 34 1000 320 0.32 1 2.7 47
9 250 200 0.05 0.75 0.92 12.8 35 1000 400 0.4 1 2.86 50.6
10 250 250 0.053 0.75 1.02 121 36 1000 500 0.5 1 3.06 50.1
11 380 160 0.051 0.75 1 13.6 37 1000 630 0.63 1 3.32 58.3
12 320 200 0.064 0.75 1.08 14 38 1000 800 0.8 1 3.66 64.6
13 320 250 0.08 0.75 1.18 15.9 39 1000 1000 1 1 4.06 71.7
14 320 320 0.102 0.75 1.32 17.6 40 1250 400 0.5 1.2 3.36 63.6
15 400 200 0.08 0.75 1.24 16.6 41 1250 500 0.625 1.2 3.56 67.9
16 400 250 0.1 0.75 1.34 17.9 42 1250 630 0.788 1.2 3.82 73.1
17 400 320 0.128 0.75 1.48 19.7 43 1250 800 1 1.2 4.16 79.8
18 400 400 0.16 0.75 1.64 21.7 44 1250 1000 1.25 1.2 4.56 87.6
19 500 200 0.1 0.75 1.44 19.2 45 1600 630 1.01 1.2 4.52 93
20 500 250 0.125 0.75 1.54 20.4 46 1600 800 1.28 1.2 4.86 99.2
21 500 320 0.16 0.75 1.68 22.2 47 1600 1000 1.6 12 1.2 5.26 107
22 500 400 0.2 0.75 1.84 24.21 48 1500 1250 2 1.2 5.76 118
23 500 500 0.25 0.75 2.04 26.7 49 2000 800 1.6 1.2 5.66 116
24 630 250 0.158 1 1.8 15.1 50 2000 1000 2 1.2 6.06 124
25 630 320 0.202 1 1.94 16 51 2000 1250 2.5 1.2 6.56 141
26 630 400 0.252 1 2.1 17.3
