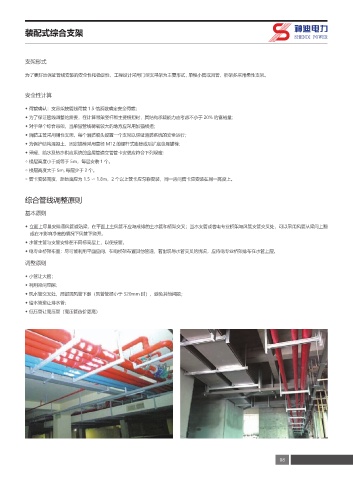

装配式综合支架

支架形式

为了更好地保证管线安装的安全性和稳定性，工程设计采用门型支吊架为主要形式 , 单根小管或风管、桥架多采用柔性支架。

安全性计算

◆ 荷载确认：支吊架按管线荷载 1.5 倍系数确定安全荷载；
◆ 为了保证管线调整的需要，在计算吊架竖杆和主要横担时，其结构承载能力应考虑不小于 20% 的富裕量；
◆ 对于单个综合吊架，当单层管线荷载较大的地方应采用加强横担；
◆ 消防主管采用刚性支架，每个消防喷头设置一个支架以保证消防系统的安全运行；
◆ 为保护结构混凝土，固定锚栓采用直径 M12 的螺杆式膨胀或后扩底金属锚栓；
◆ 采暖、给水及热水供应系统的金属管道立管管卡安装应符合下列规定：
◇ 楼层高度小于或等于 5m，每层安装 1 个。
◇ 楼层高度大于 5m, 每层少于 2 个。
◇ 管卡安装高度，距地面应为 1.5 〜 1.8m，2 个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。

综合管线调整原则

基本原则

◆ 立面上尽量安排通风管道贴梁，在平面上主风管不应与成排的主水管和桥架交叉；当水支管或者电专业桥架与风管支管交叉处，可以采用风管从梁间上翻
或在不影响净高的情况下风管下绕开。
◆ 水管主管与支管安排在不同标高层上，以便接管。
◆ 电专业桥架布置：尽可能利用平面空间，在电桥架布置其他管道，若出现与水管交叉的情况，应将电专业桥架排布在水管上层。
调整原则

◆ 小管让大管；
◆ 利用梁间空隙；
◆ 风水管交叉处，局部因风管下翻（风管管径小于 320mm 时），避免其他问题；
◆ 给水管避让排水管；
◆ 低压管让高压管（高压管造价更高）
