控制元件
C C Control Component

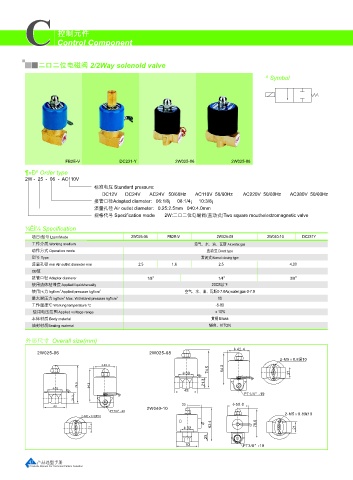

二口二位电磁阀 2/2Way solenold valve 二口二位大口径电磁阀 2/2Way solenold valve

·º Symbol ·º Symbol

FB2E-V DC231-Y 2W025-06 2W025-08 2W160-15 2W200-20 2W250-25
¶»Ðº Order type ¶»Ðº Order type
2W - 25 - 06 - AC110V 2W - 250 - 20 - AC110V
标准电压 Standard pressure:
标准电压 Standard pressure:
DC12V DC24V AC24V 50/60Hz AC110V 50/60Hz AC220V 50/60Hz AC380V 50/60Hz
DC12V DC24V AC24V 50/60Hz AC110V 50/60Hz AC220V 50/60Hz AC380V 50/60Hz
接管口径Adapted diameter: 10:1/4¡ 15:1/2¡ 20:3/4¡ 25:1¡ 35:11/4¡ 40:11/2¡ 50:2¡
接管口径Adapted diameter: 06:1/8¡ 08:1/4¡ 10:3/8¡
流量孔径 Air outlet diameter: 160:16mm 200:20mm 250:25mm 350:35mm 400:40mm 500:50mm
流量孔径 Air outlet diameter: 0.25:2.5mm 040:4.0mm
规格代号 Specification model 2W:二口二位电磁阀(先导式)Two square mouth electromagnetic valve
规格代号 Specification model 2W:二口二位电磁阀(直动式)Two square mouthelectromagnetic valve
¼Ê̼ Specification ¼Ê̼ Specification
项目/型号 Ltem/Mode 2W025-06 FB2E-V 2W025-08 2W040-10 DC231Y
项目/型号 Ltem/Mode 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50
工作介质 Working medium 空气、水、油、瓦斯 Air,water,gas
工作介质 Working medium 空气、水、油、瓦斯 Air,water,gas
动作方式 Operation mode 直动式 Direct type 动作方式 Operation mode 先导式 Guide style
型号 Type 常闭式 Nomal closing type 型号 Type 常闭式 Normal closing type
流量孔径 mm Air outfet diameter mm 2.5 1.6 2.5 4.00
流量孔径 mm Air outlet diameter mm 16 20 25 35 40 50
CB值 CB值 4.8 7.6 12 24 29 48
接管口径 Adaptor diamerer 1/8” 1/4” 3/8” 接管口径 Adaptor diamerer 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
使用流体粘滞度 Applied liquidviscosity 20CS以下
使用流体粘滞度 Applied liquidviscosity 20CST以下
2
使用压力 kgf/cm Applied pressure kgf/cm 2 空气、水、油、瓦斯0-7.0Air,water,gas 0-7.0 2 2
使用压力 kgf/cm Applied pressure kgf/cm 水:0~5 空气:0~7 油:0~5 water:0′5，Air:0′7,oil:0′5
2
最大耐压力 kgf/cm Max. Withstand pressure kgf/cm 2 10 最大耐压力 kgf/cm Max. Withsland pressure kgf/cm 2 10
2

工作温度℃ Working temperature ℃ -5-80 工作温度℃ Working temperature ℃ -5-80

使用电压范围 Applied volltage range ±10%
使用电压范围 Applied volltage range ±10%
本体材质 Body material 黄铜 Brass
本体材质 Body material 黄铜 Brass
油封材质Sealing material NBR、VITON
油封材质Sealing material NBR、VITON
外形尺寸 Overall size(mm)
外部规格 Specification of electromagnetic valve
φ42.4
2W025-06 2W025-08
2-M5×0.8深10 型号Mode A B C D K
33 φ50.8
φ42.4
74.5 64.2 93 57 106.5 69 PT3/8″
φ30 SNS 21 2W160-10
74.5 64.2 21.3 2W160-15 93 57 106.5 69 PT1/2″
φ32
43
PT1/4″-19 A 100 57 116.4 73 PT3/4″
21.3 C 2W200-20
33 φ50.8
43 PT1″
2W040-10 2W250-25 105 73.4 126 99
PT1/8″-28
2-M5×0.8深10
2-M5×0.8深10 2W350-35 142 95 172 123 PT11/4″
62.4 70.6
SNS 21 φ32 SNS 21
K 2W400-40 142 95 172 123 PT11/2″
D B
23
53 PT3/8″-19 2W500-50 172 123 209 168 PT2″
47 产品选型手册 产品选型手册 48
Products Manual For Technical Pattern Selection Products Manual For Technical Pattern Selection
