Page 7 - 上海山耐斯气动元件有限公司（B系列执行元件）

B B Execute Component
执行元件

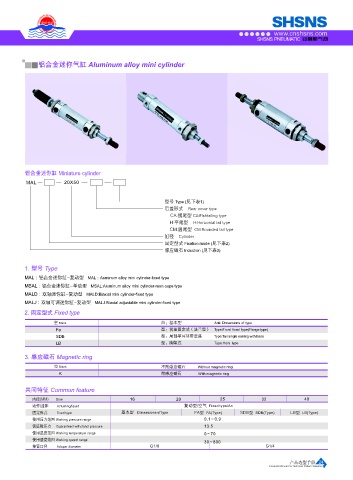

铝合金迷你气缸 Aluminum alloy mini cylinder
基本型及尺寸 Dimension of basic model

QGHB基本型及其尺寸 A3+S1+S2
QGHB Dimension of basic model S B C+S1+S2
T
E F G 2G G
H N 3-O N
Y
φ5.0
φD φV R P R P R P R P φD

8-L-深M (Deep) K W Q 4-缓冲螺 丝 Q Q Q
4面幅 Buffer nut

缸径 Cylinder A3 B C E F G H K L M N O P Q R S T V W
32 233 47 186 32 15 27.5 22 M10X1.25 M6X1 13 14 G1/8 6 8.5 6 44 33 12 10
40 235 49 186 34 15 27.5 24 M12X1.25 M6X1 13 14 G1/4 6 8.8 8.5 50 37 16 14
50 243 57 186 42 15 27.5 32 M16X1.5 M6X1 13 14 G1/4 7 8.5 8.5 62 47 20 17
铝合金迷你缸 Miniature cylinder
63 249 57 192 42 15 27.5 32 M16X1.5 M8X1.25 15 14 G3/8 7 8.5 8.5 75 56 20 17
80 291 75 216 54 21 33 40 M20X1.5 M10X1.5 15 16.5 G3/8 7 10 10 94 70 25 22 MAL 20X50
100 303 75 228 54 21 33 40 M20X1.5 M10X1.5 15 16.5 G1/2 7 10 10 112 84 25 22
型号 Type ( 见下表1)
固定型尺寸图 LB尺寸 LB dimension FB尺寸 FB dimension FA尺寸 FA dimension 后盖形式 Rear cover type
Fixed installing dimension
4-φ4P CA:摆尾型 CA:Fishtailing type
BE
BF H:平尾型 H:Horizontal tail type
BE S BB
AF BF BB T CM:圆尾型 CM:Rounded tail type
AE T
S I I 缸径 Cylinder
T
I
固定型式 Fixation mode ( 见下表2)
BD BC BD BC 感应磁石 Induction (见下表3)
T
A AH AS AD AG 4-φBP
4-L-深M(Deep)
1. 型号 Type
缸径 Cylinder I T AH AS AT I T BB BC BP I S BB BC BD BE BF MAL：铝合金迷你缸-复动型 MAL：Auminum alloy mini cylinder-fixed type
32 17 33 28 50 3.2 17 33 10 47 7 17 44 10 47 33 72 58 MSAL：铝合金迷你缸-单动型 MSAL:Aluminum alloy mini cylinder-mon oops type
40 17 37 30 55 3.2 17 37 10 52 7 17 50 10 52 36 84 70
MALD：双轴迷你缸-复动型 MALD:Biaxial mini cylinder-fixed type
50 23 47 36.5 67.5 36.2 23 47 10 65 9 23 62 10 65 47 104 86
MALJ：双轴可调迷你缸-复动型 MALJ:Biaxial adjustable mini cylinder-fixed type
63 23 56 41 78.5 3.2 23 56 10 75 9 23 75 10 75 56 116 98
80 26 70 49 96 4 26 70 16 95 11 26 94 16 95 70 143 119 2. 固定型式 Fixed type
100 26 84 57 113 4 26 84 16 115 11 26 112 16 115 84 162 138
空 Blank 白：基本型 Ank: Dimensions of type
Fa 型：前盖固定式（法兰型） Type:Front fixed type(Flange type)
CB尺寸 S CA尺寸 CJ SDB 型：尾部单耳环带底座 Type:Tail single earring with base
CB dimension CJ
T CA dimension DC LB 型：脚架式 Type:Hors type
CC S
CT T
+0.6
CP +0.3 DQ 3. 感应磁石 Magnetic ring
DF
CF
空 Blank 不附感应磁石 Without magnetic ring
DD
K 附感应磁石 With magnetic ring
CD
φCE φEFH9 共同特征 Common feature
内径(MM) Bore 16 20 25 32 40
缸径 Cylinder CC CD CE CJ PC D J Q S T DE DF DJ DQ 动作/流体 Actuating/lipuid 复动型/空气 Fixed type/Ari
固定形式 Fixed type 基本型 Dimensions of type FA型 FA(Type) SDB型 SDB(Type) LB型 LB(Type)
32 19 15 12 13 1.15 28 6 8.5 44 33 12 16 14 16
使用压力范围 Working pressure r ange 0.1～0.9

40 19 15 14 13 1.15 32 7 8.5 50 37 14 16 14 20

50 19 17 14 15 1.15 38 8 8.5 62 47 14 18 15 20 保证耐压力 Guaranteed withstand p ressure 13.5
63 19 17 14 15 1.15 38 8 8.5 75 56 14 18 15 20 使用温度范围 Working t emperature r a nge 0～70
80 22 23 20 21 1.65 47 10 10 94 70 20 25 21 32 使用速度范围 Working speed range
30～800
100 22 23 20 21 1.65 47 10 10 112 84 20 25 21 32 接管口径 Adaper diameter G1/8 G1/4
23 产品选型手册 产品选型手册 24
Products Manual For Technical Pattern Selection Products Manual For Technical Pattern Selection
