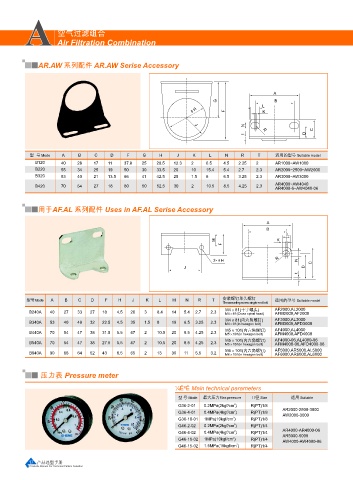

Page 17 - 上海山耐斯气动元件有限公司（A系列空气过滤组合）

A A 空气过滤组合

Air Filtration Combination

AR.AW 系列配件 AR.AW Serise Accessory

A
G B
L
φH F K

J N
C
R
D
t
型 号 Mode A B C D F G H J K L N R T 适用的型号 Suitable model
B120 40 28 17 11 37.8 25 20.5 12.3 2 6.5 4.5 2.25 2 AR1000~AW1000
B220 55 34 25 19 50 30 33.5 20 10 15.4 5.4 2.7 2.3 AR2000~2500~AW2000
B320 53 40 21 13.5 66 41 42.5 25 1.5 8 6.5 3.25 2.3 AR3000~AW3000
AR4000~AW4040
B420 70 54 27 18 80 50 52.5 30 2 10.5 8.5 4.25 2.3
AR4000-6~AW4040-06

用于AF.AL 系列配件 Uses in AF.AL Serise Accessory
A
B
L
M K
F

R
2-φH N
C
J D
t

安装螺钉单头螺钉
型号Mode A B C D F H J K L M N R T 适用的型号 Suitable model
The mounting screw single end bolt
M4×81(十字螺头) AF2000,AL2000
B240A 40 27 33 27 18 4.5 26 3 8.4 14 5.4 2.7 2.3 M4×81(Cross spiral head) AFM2000,AF2000
M4×81(内六角螺钉) AF3000,AL3000
B340A 53 40 49 32 22.5 4.5 35 1.5 8 19 6.5 3.25 2.3 M4×81(In hexagon bolt) AFM3000,AFD3000
M5×101(内六角螺钉) AF4000,AL4000
B440A 70 54 47 38 31.5 5.5 47 2 10.5 20 8.5 4.25 2.3 M5×101(In hexagon bolt) AFM4000,AFD4000
M5×101(内六角螺钉) AF4000-06,AL4000-06
B540A 70 54 47 38 27.5 5.5 47 2 10.5 20 8.5 4.25 2.3 M5×101(In hexagon bolt) AFM4000-06,AFD4000-06
M6×101(内六角螺钉) AF5000,AR5000,AL5000
B640A 90 66 64 52 43 6.5 65 2 13 30 11 5.5 3.2 M6×101(In hexagon bolt) AF6000,AR6000,AL6000

压力表 Pressure meter

¼Ê²Ê Main technical parameters
型 号 Mode 最大压力Max.pressure 口径 Size 适用 Suitable
G36-2-01 0.2MPa(2kgf/cm ) 2 R(PT)1/8
AR2000-2500-3000
G36-4-01 0.4MPa(4kgf/cm ) 2 R(PT)1/8
AW2000-3000
G36-10-01 1MPa(10kgf/cm ) 2 R(PT)1/8
G46-2-02 0.2MPa(2kgf/cm ) 2 R(PT)1/4
AR4000-AR4000-06
G46-4-02 0.4MPa(4kgf/cm ) 2 R(PT)1/4
AR5000-6000
G46-10-02 1MPa(10kgf/cm ) 2 R(PT)1/4
AW4000-AW4000-06
G46-15-02 1.5MPa(15kgf/cm ) 2 R(PT)1/4
17 产品选型手册
Products Manual For Technical Pattern Selection
