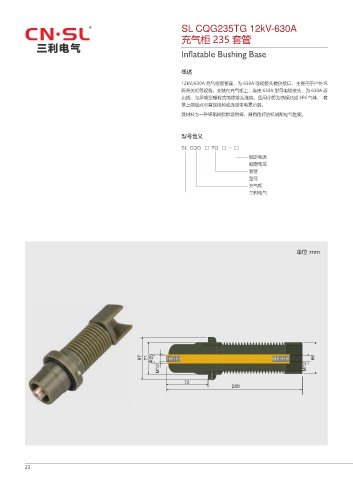

SL CQG235TG 12kV-630A
充气柜 235 套管
Inflatable Bushing Base
概述
12kV/630A 充气柜套管座，为 630A 电缆接头提供接口，主要用于户外环
网开关柜等设备。安装在充气柜上，连接 630A 型号电缆接头，为 630A 近
出线，与屏蔽型螺栓式电缆接头连接。适用介质为绝缘油或 SF6 气体， 套
管上感应点可直接接地或连接带电显示器。
其材料为一种环氧树脂和紫铜棒，具有良好的机械和电气性能。
型号含义
SL CQG □ TG □ - □
额定电流
额定电压
套管
型号
充气柜
三利电气
单位 :mm
97 71 Ф25 66
M12 M12
72
280
23
