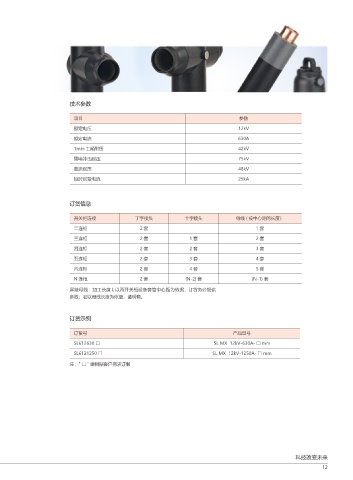

SL MX 12kV-630A/1250A
欧式可触摸分离式母线

European type touchable
separation bus bar

技术参数

项目 参数
额定电压 12kV
额定电流 630A

1min 工频耐压 42kV
雷电冲击耐压 75kV
直流耐压 48kV
短时耐受电流 25kA

订货信息

开关柜连接 丁字接头 十字接头 母线 ( 按中心距的长度）
二连柜 2套 1套

三连柜 2套 1套 2套
四连柜 2套 2套 3套
五连柜 2套 3套 4套
六连柜 2套 4套 5套
N 连柜 2套 (N-2) 套 (N-1) 套
屏蔽母线：加工长度 L 以两开关柜设备套管中心距为依据，订货务必提供
参数；若以母线长度为依据，请明确。

订货示例

订货号 产品型号
SL612630 □ SL MX 12kV-630A- □ mm
SL6121250 □ SL MX 12kV-1250A- □ mm
注：" □ " 里根据客户需求订制
