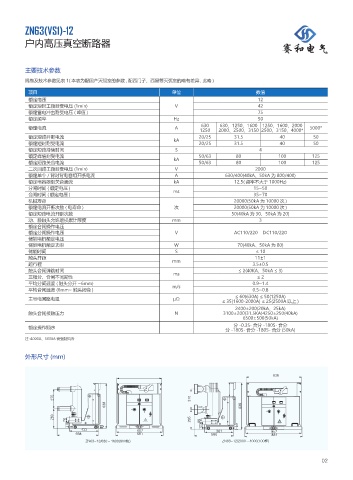

ZN63(VS1)-12

户内高压真空断路器

主要技术参数
规格及技术参数见表 1( 本表为配国产灭弧室的参数 , 配西门子、西屋等灭弧室的略有差异 , 此略 )

项目 单位 数值
额定电压 12
额定短时工频耐受电压 (1min) V 42
额定雷电冲击耐受电压 ( 峰值 ) 75
额定频率 Hz 50
630
630、1250、1600
1250、1600、2000
额定电流 A 1250 2000、2500、3150 2500、3150、4000* 5000*
额定短路开断电流 kA 20/25 31.5 40 50
额定短时耐受电流 20/25 31.5 40 50
额定短路持续时间 S 4
额定峰值耐受电流 kA 50/63 80 100 125
额定短路关合电流 50/63 80 100 125
二次回路工频耐受电压 (1min) V 2000
额定单个 / 背对背电容组开断电流 A 630/400(40kA、50kA 为 800/400)
额定电容器组关合涌流 kA 12.5( 频率不大于 1000Hz)
分闸时间 ( 额定电压 ) ms 15~50
合闸时间 ( 额定电压 ) 35~70
机械寿命 20000(50kA 为 10000 次 )
额定电流开断次数 ( 电寿命 ) 次 20000(50kA 为 10000 次 )
额定短路电流开断次数 50(40kA 为 30、50kA 为 20)
动、静触头允许磨损累计厚度 mm 3
额定合闸操作电压
额定分闸操作电压 V AC110/220 DC110/220
储能电机额定电压
储能电机额定功率 W 70(40kA、50kA 为 80)
储能时间 S ≤ 10
触头开距 mm 11±1
超行程 3.5±0.5
触头合闸弹跳时间 ≤ 2(40KA、50kA ≤ 3)
三相分、合闸不间期性 ms ≤2
平均分间速度 ( 触头分开 ~6mm) m/s 0.9~1.4
平均合闸速度 (6mm~ 触头闭合 ) 0.5~0.8
≤ 60(630A) ≤ 50(1250A)
主导电回路电阻 μΩ ≤ 35(1600-2000A) ≤ 25(2500A 以上 )
2400±200(20kA、25kA)
触头合闸接触压力 N 3100±200(31.5KA)4250±250(40kA)
6500±500(50kA)
分 -0.3S- 合分 -180S- 合分
额定操作顺序 分 -180S- 合分 -180S- 合分 (50kA)
注 :4000A、5000A 需强制风冷

外形尺寸 (mm)

善
善

;/ 嗡 ᴈ ;/ 嗡 ᴈ

02
