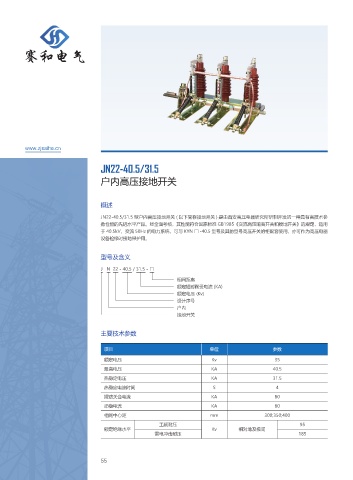

Page 60 - 浙江赛和电气有限公司

www.zjsaihe.cn

JN22-40.5/31.5

户内高压接地开关

概述

JN22-40.5/31.5 型户内高压接地开关 ( 以下简称接地开关 ) 是由西安高压电器研究所研制开发的一种具有高技术参
数性能的先进水平产品。经全面考核，其性能符合国家标准 GB1985《交流高压隔离开关和接地开关》的规定，适用
于 40.5kV、交流 50Hz 的电力系统，可与 KYN □ -40.5 型号及其他型号高压开关的柜配套使用，亦可作为高压电器
设备检修时接地保护用。

型号及含义

J N 22 - 40.5 / 31.5 - □
相间距离
额定短时耐受电流 (KA)
额定电压 (Kv)
设计序号
户内
接地开关

主要技术参数

项目 单位 参数
额定电压 Kv 35
最高电压 KA 40.5
热稳定电压 KA 31.5
热稳定电流时间 S 4
短路关合电流 KA 80
动稳电流 KA 80
相间中心距 mm 300;350;400
工频耐压 95
额定绝缘水平 Kv 相对地及极间
雷电冲击耐压 185

55
