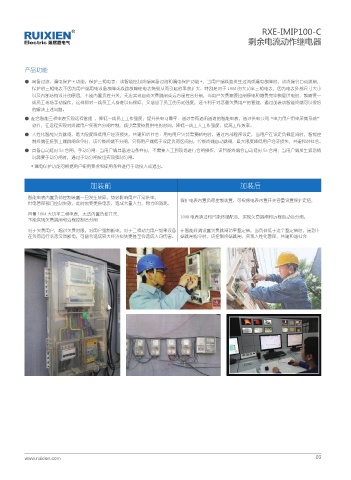

P. 7
RXE-IMIP100-C
剩余电流动作继电器
产品功能
● 具备过流、漏电保护 * 功能，保护三相电表：该智能控制终端具备过流和漏电保护功能 *，当用户端线路发生过流或漏电故障时，该终端会自动跳闸，
保护的三相电表不因为用户端用电设备故障或线路故障使电表烧毁从而引起的事故扩大。特别是对于 100A 的大功率三相电表，因为电表外部尺寸大小
以及内部结构设计的原因，不能内置负控开关，无法实现自动欠费跳闸或远方遥控合分闸，当用户欠费需要拉闸停电和缴费完毕恢复供电时，都需要一
线员工现场手动操作，这样即对一线员工人身难以有保障，又增加了员工的劳动强度，还不利于对恶意欠费用户的管理，通过加装该智能终端可以很好
的解决上述问题。
● 配合智能三相电表实现远程管理 ，降低一线员工工作强度，提升供电可靠率：通过带有通讯通道的智能电表，通过供电公司“电力用户用电采集系统”
软件，在远程实现对终端用户实现合分闸控制，减少需要恢复供电的时间，降低一线工人工作强度，提高工作效率。
● 人性化智能欠费跳闸，最大限度降低用户经济损失，共建和谐社会：用电用户欠费需要断电时，通过内部程序设定，当用户在设定负载区间时，智能控
制终端在接到上端跳闸命令时，该智能终端不分闸，只有用户端低于设定负荷区间时，智能终端自动跳闸，最大限度降低用户经济损失，共建和谐社会。
● 具备自动延时 5s 合闸，手动分闸：当用户端具备送电条件时，不需要人工到现场进行合闸操作，该智能终端会自动延时 5s 合闸；当用户端发生紧急情
况需要手动分闸时，通过手动分闸按钮实现强制分闸。
* 漏电保护功能可根据用户使用要求和使用条件进行手动投入或退出。
加装前 加装后
智能电表内置负荷控制装置一旦发生故障，势必影响用户正常供电， 保护电表内置负荷控制装置，可根据电表内置开关容量设置保护定值，
供电管理部门控制失效，此时需要更换电表，造成大量人力，物力的消耗。
容量 100A 大功率三相电表，无法内置负控开关， 100A 电表通过和智能终端配合，实现欠费跳闸和远程自动合分闸。
不能实现欠费跳闸和远程控制合分闸
对于欠费用户，超过欠费时限，对用户强制断电，对于三相动力用户如果设备 在智能终端设置欠费跳闸功率整定值，当负荷低于这个整定值时，接到上
在负荷运行状态突然断电，可能会造成较大经济损失更甚至会造成人身伤害。 端跳闸指令时，该控制终端跳闸，实现人性化管理，共建和谐社会
