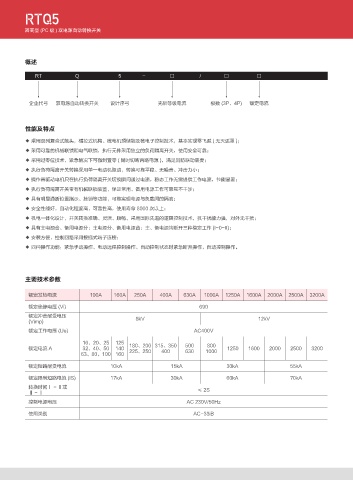

P. 9
RTQ5
隔离型 (PC 级 ) 双电源自动转换开关
概述
RT Q 5 - □ / □ □
企业代号 双电源自动转换开关 设计序号 壳架等级电流 极数 (3P、4P) 额定电流
性能及特点
◆ 采用双列复合式触头，横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
◆ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
◆ 采用过零位技术，紧急情况下可强制置零 ( 同时切断两路电源 )，满足消防联动需要；
◆ 执行负荷隔离开关转换采用单一电动机驱动，转换可靠平稳、无噪音、冲击力小；
◆ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
◆ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
◆ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
◆ 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
◆ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
◆ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作 (I-0-II)；
◆ 安装方便，控制回路采用接插式端子连接；
◆ 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
主要技术参数
额定发热电流 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (Vi) 690
额定冲击耐受电压 8kV 12kV
(Vimp)
额定工作电压 (Ue) AC400V
16、20、25 125
800
额定电流 A 32、40、50 140 180、200 315、350 500 1000 1250 1600 2000 2500 3200
630
400
225、250
63、80、100 160
额定短路耐受电流 10kA 15kA 30kA 55kA
额定限制短路电流 (IS) 17kA 30kA 60kA 70kA
转换时间Ⅰ - Ⅱ或 ≤ 2S
Ⅱ-Ⅰ
控制电源电压 AC 230V/50Hz
使用类别 AC-33iB
02
