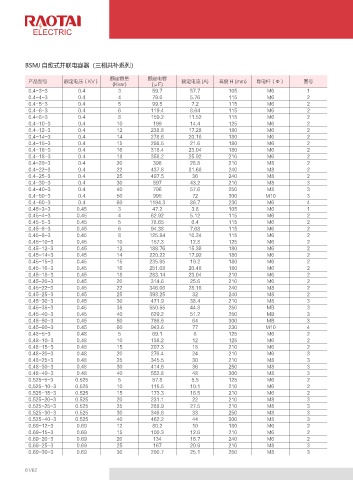

BSMJ 自愈式并联电容器（三相共补系列）

额定容量 额定电容
产品型号 额定电压（KV） 额定电流 (A) 高度 H (mm) 导电杆（Φ） 图号
(Kvar) (μF)
0.4-3-3 0.4 3 59.7 57.7 105 M6 1
0.4-4-3 0.4 4 79.6 5.76 115 M6 2
0.4-5-3 0.4 5 99.5 7.2 115 M6 2
0.4-6-3 0.4 6 119.4 8.64 115 M6 2
0.4-8-3 0.4 8 159.2 11.52 115 M6 2
0.4-10-3 0.4 10 199 14.4 125 M6 2
0.4-12-3 0.4 12 238.8 17.28 180 M6 2
0.4-14-3 0.4 14 278.6 20.16 180 M6 2
0.4-15-3 0.4 15 298.5 21.6 180 M6 2
0.4-16-3 0.4 16 318.4 23.04 180 M6 2
0.4-18-3 0.4 18 358.2 25.92 210 M6 2
0.4-20-3 0.4 20 398 28.8 210 M8 2
0.4-22-3 0.4 22 437.8 31.68 240 M8 2
0.4-25-3 0.4 25 497.5 36 240 M8 2
0.4-30-3 0.4 30 597 43.2 210 M8 3
0.4-40-3 0.4 40 796 57.6 250 M8 3
0.4-50-3 0.4 50 995 72 300 M10 3
0.4-60-3 0.4 60 1194.3 86.7 230 M6 4
0.45-3-3 0.45 3 47.2 3.8 105 M6 1
0.45-4-3 0.45 4 62.92 5.12 115 M6 2
0.45-5-3 0.45 5 78.65 6.4 115 M6 2
0.45-6-3 0.45 6 94.38 7.68 115 M6 2
0.45-8-3 0.45 8 125.84 10.24 115 M6 2
0.45-10-3 0.45 10 157.3 12.8 125 M6 2
0.45-12-3 0.45 12 188.76 15.36 180 M6 2
0.45-14-3 0.45 14 220.22 17.92 180 M6 2
0.45-15-3 0.45 15 235.95 19.2 180 M6 2
0.45-16-3 0.45 16 251.68 20.48 180 M6 2
0.45-18-3 0.45 18 283.14 23.04 210 M6 2
0.45-20-3 0.45 20 314.6 25.6 210 M6 2
0.45-22-3 0.45 22 346.06 28.16 240 M8 2
0.45-25-3 0.45 25 393.25 32 240 M8 2
0.45-30-3 0.45 30 471.9 38.4 210 M8 3
0.45-35-3 0.45 35 550.55 44.8 250 MB 3
0.45-40-3 0.45 40 629.2 51.2 250 MB 3
0.45-50-3 0.45 50 786.5 64 300 MB 3
0.45-60-3 0.45 60 943.6 77 230 M10 4
0.48-5-3 0.48 5 69.1 6 125 M6 2
0.48-10-3 0.48 10 138.2 12 125 M6 2
0.48-15-3 0.48 15 207.3 18 210 M6 2
0.48-20-3 0.48 20 276.4 24 210 M6 3
0.48-25-3 0.48 25 345.5 30 210 M8 3
0.48-30-3 0.48 30 414.6 36 250 M8 3
0.48-40-3 0.48 40 552.8 48 300 M8 3
0.525-5-3 0.525 5 57.8 5.5 125 M6 2
0.525-10-3 0.525 10 115.5 10.1 210 M6 2
0.525-15-3 0.525 15 173.3 16.5 210 M6 2
0.525-20-3 0.525 20 231.1 22 210 M8 3
0.525-25-3 0.525 25 288.9 27.5 210 M8 3
0.525-30-3 0.525 30 346.6 33 250 M8 3
0.525-40-3 0.525 40 462.2 44 300 M8 3
0.69-12-3 0.69 12 80.2 10 180 M6 2
0.69-15-3 0.69 15 100.3 12.6 210 M6 2
0.69-20-3 0.69 20 134 16.7 240 M6 2
0.69-25-3 0.69 25 167 20.9 210 M8 3
0.69-30-3 0.69 30 200.7 25.1 250 M8 3
