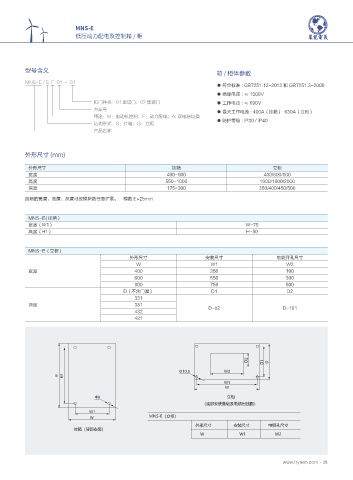

MNS-E
低压动力配电及控制箱 / 柜

型号含义
箱 / 柜体参数
MNS-E / S F 01 - 01
● 符合标准 : GB7251.12-2013 和 GB7251.3-2006
● 绝缘电压 : ≤ 1000V
柜门种类：01 金属门；02 玻璃门 ● 工作电压 : ≤ 690V
方案号
● 最大工作电流 : 400A（挂箱） 630A（立柜）
用途：M：电动机控制；F：动力配电；A: 双电源切换
● 防护等级 : IP30 / IP40
结构形式：S：挂箱；G：立柜
产品名称

外形尺寸 (mm)

外形尺寸 挂箱 立柜
宽度 400-900 400/600/800
高度 550-1000 1600/1800/2000
深度 175-300 350/400/450/500
挂箱的宽度、高度、深度可按模块数任意扩展。 模数 E=25mm

MNS-E( 挂箱）
宽度（W1） W-75
高度（H1） H-50

MNS-E（立柜）
外形尺寸 安装尺寸 电缆开孔尺寸
W W1 W2
宽度 400 356 100
600 556 300
800 756 500
D（不含门厚） D1 D2
331
深度 381 D-52 D-161
432
481

D2 D1 D

Φ10.5 W2
H H1
W1
W
Φ9 ॹ߱
ͧڂୂ؍੸ׂॅՃऄ৘ӟি֣ͨ
W1
W 349 +ͧॹ߱ͨ
יڥؾت ؍੸ؾت ऄ৘؀ؾت
ܵঔͧਅୂ؍੸ͨ
= = =
