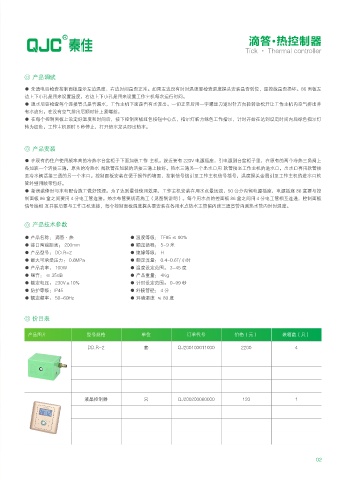

滴答·热控制器

Tick · Thermal controller

产品调试

● 先通电后检查控制面板显示左边温度、右边时间是否正常。如果左边没有时时温度要检查温度探头安装是否到位，温控线是否损坏。86 面板左
边上下小孔是用来设置温度，右边上下小孔是用来设置工作主机每次运行时间。
● 通水后要检查每个连接管头是否漏水，工作主机下面是否有水流出。一切正常后用一字螺丝刀逆时针方向轻转动松开让工作主机内空气排出并
有水流出，在没有空气排出后顺时针上紧螺丝。
● 在每个控制面板上设定好温度和时间后，按下控制面板红色按钮中心点，指示灯转为绿色工作指示，计时开始在达到设定时间内后绿色指示灯
转为红色，工作主机延时 5 秒停止，打开热水龙头即出热水。

产品安装

● 在现有的住户使用频率高的冷热水台盆柜子下面加装工作 主机。就近要有 220V 电源插座，引电源到台盆柜子里，在原有的两个冷热三角阀上
各加装一个活接三通，原先的冷热水 阀软管在加装的活接三通上接好，热水三通另一个出水口用 软管接至工作主机的进水口，出水口再用软管接
至冷水阀活接三通的另一个水口。控制面板安装在便于操作的墙面，控制信号线引至工作主机信号插号，温度探头金属引至工作主机的进水口软
管外璧用胶带包好。
● 新房装修时与水电配合施工做好预埋。为了达到最佳使用效果，工作主机安装在用水点最远端，50 公分内留电源插座，电源插座 86 盒要与控
制面板 86 盒之间要用 4 分电工管连接。热水布管要规范施工（见图例说明）。每个用水点的控面板 86 盒之间用 4 分电工管相互连通，控制面板
信号线相 互并联后要与工作主机连接，每个控制面板温度探头要安装在各用水点热水主管留内丝三通盲管内测热水管内时时温度。

产品技术参数
● 产品名称： 滴答·热 ● 温度等级： TF95 ≤ 90%
● 接口两端距离： 200mm ● 额定扬程： 5-9 米
● 产品型号： DD.R-2 ● 绝缘等级： H
● 最大可承受压力： 0.6MPa ● 额定流量： 0.4-0.6T/ 小时
● 产品功率： 100W ● 温度设定范围： 3-45 度
● 噪音： ≤ 35dB ● 产品重量： 4Kg
● 额定电压： 230V±10% ● 计时设定范围： 0-99 秒
● 防护等级：IP45 ● 外接管径： 4 分
● 额定频率： 50-60Hz ● 环境湿度 ≤ 80 度

价目表

产品图片 型号规格 单位 订单代号 价格（元） 装箱数（只）

DD.R-2 套 QJ200100011000 2200 4

液晶控制器 只 QJ200200060000 120 1
