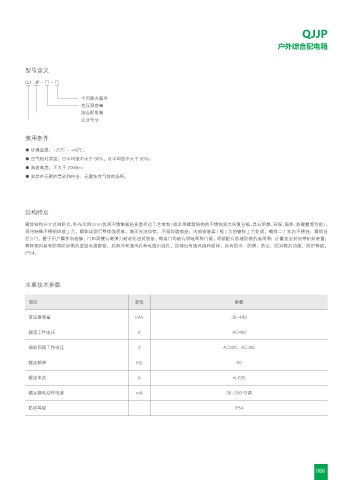

QJJP

户外综合配电箱

型号含义

QJ JP - □ - □

主回路方案号
变压器容量
综合配电箱
企业代号

使用条件

● 环境温度：-25℃ ~ +40℃；
● 空气相对湿度：日平均值不大于 90%，月平均值不大于 90%；
● 海拔高度：不大于 2000m；
● 安装在无剧烈震动和冲击、无腐蚀性气体的场所。

结构特点

箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能)，
采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁 ( 板 ) 为热镀锌工艺处理，确保二十年内不锈蚀；箱体前
后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩；计量室全封闭带铅封装置；
箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级：
IP54。

主要技术参数

项目 单位 参数

变压器容量 kVA 30-400

额定工作电压 V AC400

辅助回路工作电压 V AC220，AC380

额定频率 Hz 50

额定电流 A ≤ 630

额定漏电动作电流 mA 30~300 可调

防护等级 IP54
