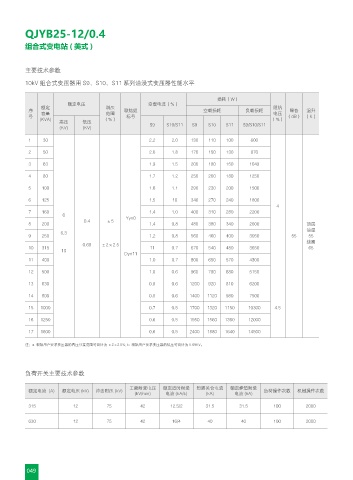

QJYB25-12/0.4
组合式变电站 ( 美式 )
主要技术参数
10kV 组合式变压器用 S9、S10、S11 系列油浸式变压器性能水平
损耗（W）
额定电压 空载电流（%）
额定 调压 阻抗
序 容量 范围 联结组 空载损耗 负载损耗 电压 噪音 温升
号 标号 （dB） （K）
(KVA) （%） （%）
高压 低压 S9 S10/S11 S9 S10 S11 S9/S10/S11
(KV) (KV)
1 30 2.2 2.0 130 110 100 600
2 50 2.0 1.8 170 150 130 870
3 63 1.9 1.5 200 180 150 1049
4 80 1.7 1.2 250 200 180 1250
5 100 1.6 1.1 290 230 200 1500
6 125 1.5 10 340 270 240 1800
4
7 160 1.4 1.0 400 310 280 2200
6 Yyn0
0.4 ±5
8 200 1.4 0.8 480 380 340 2600 顶层
油温
6.3
9 250 1.2 0.8 560 460 400 3050 55 55
线圈
0.69 ±2×2.5
10 315 11 0.7 670 540 480 3650 65
10
Dyn11
11 400 1.0 0.7 800 650 570 4300
12 500 1.0 0.6 960 780 680 5150
13 630 0.9 0.6 1200 920 810 6200
14 800 0.8 0.6 1400 1120 980 7500
15 1000 0.7 0.5 1700 1320 1150 10300 4.5
16 1250 0.6 0.5 1950 1560 1360 12000
17 1600 0.6 0.5 2400 1880 1640 14500
注：a. 根据用户要求变压器的高压分接范围可设计为 ±2×2.5%; b. 根据用户要求变压器的低压可设计为 0.69KV。
负荷开关主要技术参数
工频耐受电压 额定适时耐受 短路关合电流 额定峰值耐受
额定电流 (A) 额定电压 (kV) 沖击附压 (kV) 负荷操作次数 机械操作次数
(kV/min) 电流 (kA/s) (kA) 电流 (kA)
315 12 75 42 12.5/2 31.5 31.5 100 2000
630 12 75 42 16/4 40 40 100 2000
