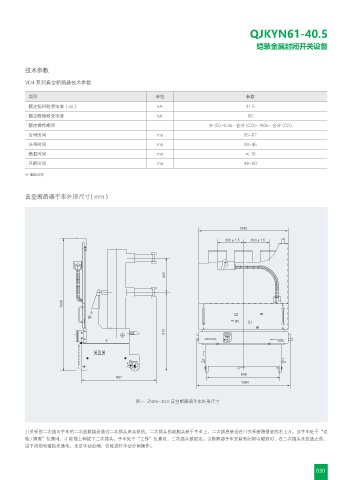

QJKYN61-40.5
铠装金属封闭开关设备
技术参数
VD4 系列真空断路器技术参数
项目 单位 参数
额定短时耐受电流（4s） kA 31.5
额定峰值耐受电流 kA 80
额定操作顺序 分 (O)-0.3s- 合分 (CO)-180s- 合分 (CO)
合闸时间 ms 55~67
分闸时间 ms 33~45
燃弧时间 ms ≤ 15
开断时间 ms 48~60
※ 强迫风冷
真空断路器手车外形尺寸（mm）
1040
300±1.5 300±1.5
400
1536
910
849
867
1084
图一 ZN85-40.5 真空断路器手车外形尺寸
开关柜的二次线与手车的二次线联接是通过二次插头来实现的。二次插头的动触头装于手车上，二次插座装设在开关柜断路器室的右上方。当手车处于“试
验 / 隔离”位置时，才能插上和拔下二次插头。手车处于“工作”位置时，二次插头被锁定。当断路器手车安装有闭锁电磁铁时，在二次插头未接通之前，
由于闭锁电磁铁未通电，无法手动合闸，仅能进行手动分闸操作。
