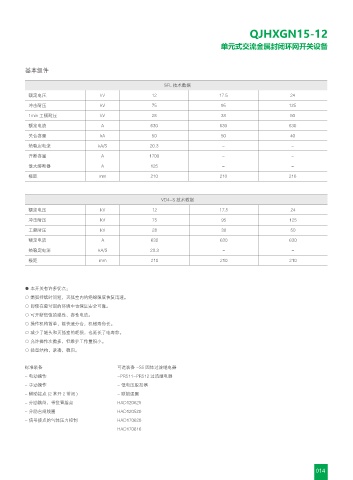

QJHXGN15-12

单元式交流金属封闭环网开关设备

基本组件

SFL 技术数据

额定电压 kV 12 17.5 24
冲击耐压 kV 75 95 125
1min 工频耐压 kV 28 38 50
额定电流 A 630 630 630
关合容量 kA 50 50 40
热稳定电流 kA/S 20.3 - -
开断容量 A 1700 - -
最大熔断器 A 125 - -
极距 mm 210 210 210

VD4-S 技术数据
额定电压 kV 12 17.5 24
冲击耐压 kV 75 95 125
工频耐压 kV 28 38 50
额定电流 A 630 630 630
热稳定电流 kA/S 20.3 - -
极距 mm 210 210 210

● 本开关有许多优点：
○ 燃弧持续时间短，灭弧室内的绝缘强度恢复迅速。
○ 即使在最苛刻的环境中也保证安全可靠。
○ 可开断低值的感性、容性电流。
○ 操作机构简单，能快速分合，机械寿命长。
○ 减少了触头和灭弧室的耗损，也延长了电寿命。
○ 允许操作次数多，但维护工作量很小。
○ 轻型结构，紧凑，稳固。

标准装备 可选装备 -S5 固体过流继电器
- 电动操作 -PR511-PR512 过流继电器
- 手动操作 - 低电压脱扣器
- 辅助接点 (2 常开 2 常闭 ) - 联锁强圈
- 分励跳闸，带位置接点 HAD120625
- 分励合闸线圈 HAD120520
- 信号接点的气体压力控制 HAD170620
HAD170616

014
