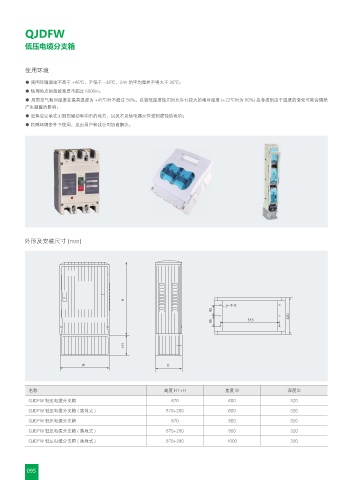

Page 102 - 秦佳电气有限公司
P. 102
QJDFW
低压电缆分支箱
使用环境
● 周围环境温度不高于 +45℃、不低于 -35℃，24h 的平均温差不得大于 35℃；
● 使用地点的海拔高度不超过 5000m；
● 周围空气相对湿度在最高温度为 +45℃时不超过 50%，在较低温度使用时允许有较大的相对湿度 (+22℃时为 80%) 应考虑到由于温度的变化可能会偶然
产生凝露的影响；
● 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；
● 特殊环境条件下使用，应由用户和我公司协商解决。
外形及安装尺寸 (mm)
)
)
8 %
名称 高度 H1+H 宽度 W 深度 D
QJDFW 低压电缆分支箱 870 600 320
QJDFW 低压电缆分支箱 ( 落地式 ) 870+280 600 320
QJDFW 低压电缆分支箱 870 800 320
QJDFW 低压电缆分支箱 ( 落地式 ) 870+280 800 320
QJDFW 低压电缆分支箱 ( 落地式 ) 870+280 1000 320
