直 流 电 源 系 列
 直 流  电  源 系  列                     直   流   电    源   系   列
                                    直 流 电 源 系 列


 适用范围                               适用范围

   QN-E5 （彩色5.7寸）、 QN-E6 （彩色10.4寸）监控系统可配置我公司 QN系列整流模块，也可配艾

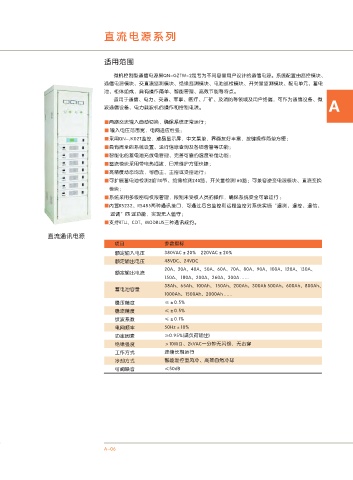

                                      微机控制型通信电源屏QN-GZTW-2是专为不同容量用户设计的通信电源。系统配置由监控模块、
 默生、汇业达、英可瑞等整流模块,  可支持任何接线方案的直流系统，包括三充电机、双电池组、母
                                    通信电源模块、交直流监测模块、绝缘监测模块、电池巡检模块、开关量监测模块、配电单元、蓄电
 线分段的接线方案；适合于10KV以上变电站、电厂及水电站使用。
                                    池、柜体组成，具有操作简单、智能管理、高效节能等特点。
 系统特点                                 适用于通信、电力、交通、军事、医疗、厂矿、及消防等领域及用户终端，可作为通信设备、微
                                    波通信设备、电力载波机的操作和控制电源。                                                        A
 ■系统采用全中文彩色TFT触摸  液晶显示屏，配置4线电阻式触摸屏。
 ■系统采用知名公司的真正工业级三星S3C44B0  32位微处理器，速度快、功能强、可靠性高；  ■两路交流输入自动切换，确保系统正常运行；
 ■可选配24个我公司QN系列、艾默生HD系列、汇业达、英可瑞等模块构成系统，组态灵活；  ■ 输入电压范围宽，电网适应性强；
 ■支持所有接线方案（含双充电机、双电池组、母线分段）；        ■采用QN-JK02T监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便；
 ■可选配单组18/108节电池巡检；                 ■具有周全的系统设置、运行信息查询及各项告警等功能；
 ■可选配母线绝缘支路检测，最多可扩展4个QN-J（120）路；    ■智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
 ■主监控提供RS232/RS485接口，内置CDT、MODBUS两种通讯协议,可与电站自动化系统连接。  ■整流模块采用带电热插拔，日常维护方便快捷；
                                    ■高精度动态均流，可自主、主控或受控运行；
 系统技术参数                             ■可扩展蓄电池检测2组110节、绝缘检测240路、开关量检测160路；可兼容逆变电源模块、直流变换
 工业彩屏直流电源
                                        模块；
 ■交流输入：AC380V±15%，频率50Hz±10%
                                    ■系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行 ；
 ■输出电压：180V-286V任意设定（220V系统） 90V-143V任意设定（110V系统）
                                    ■内置RS232、RS485两种通讯接口，可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、
 ■输出电流：5A-960A（220V系统最大配置24个整流模块）
                                         遥调”四 遥功能，实现无人值守；
 ■电池容量：任意容量的直流系统                    ■支持RTU、CDT、MODBUS三种通讯规约。
 ■模块限流：10%-110%  任意设定
                 直流通讯电源
 ■工作效率：> 94%            ■稳压精度：< 0.5%
                                        项目               参数指标
 ■纹波系数：< 0.5%            ■稳流精度：< 0.5%
                                        额定输入电压           380VAC±20% 220VAC±20%
 ■电池充电管理：自动                 ■电池温度补偿：用户可设定
                                        额定输出电压           48VDC、24VDC
 ■人机界面：320×240（5.7寸）、640*480（10.7寸）点阵LCD汉字显示，彩色触摸屏操作
                                                         20A、30A、40A、50A、60A、70A、80A、90A、100A、120A、130A、
 ■通讯接口：支持RS232和RS485通讯模式，支持CDT451-91和MODBUS通讯规约  额定输出电流
                                                         150A、 180A、200A、260A、300A ......
 ■柜体尺寸：800×600×2260或800×600×2360
                                                         38Ah、65Ah、100Ah、 150Ah、200Ah、300Ah 500Ah、600Ah、800Ah、
                                        蓄电池容量
                                                         1000Ah、1500Ah、2000Ah ......
 系统方案选择                                 稳压精度             ≤±0.5%
                                        稳流精度             ≤±0.5%
 选用设备  方案选择  方案说明
                                        纹波系数             ≤±0.1%
 QN-E5/E6主监控
                                        电网频率             50Hz±10%
 综合监控单元QN-ZHCL
                                        功率因素             ≥0.95%(满负荷输出)
 QN系列任意规格的整流模块，或者艾默生、
                                        绝缘强度             ＞10MΩ、2kVAC一分钟无闪络，无击穿
 汇业达、英可瑞、通合等公司模块
 可支持任何接线方案的直流                           工作方式             连续长期运行
 交流输入保护
 必配件  系统，包括双、三充电机、                      冷却方式             智能温控型风冷、高效自然冷却
 馈线输出
 双电池组、母线分段的接线                           可闻噪音             ≤50dB
 绝缘闪光JYSG
 方案。
 充/馈电柜
 系统馈线输出较多时可配置
 蓄电池柜
 独立的馈电柜。
 电池巡检单元QN-X
 绝缘监控单元QN-J
 QN2B10(QN2A15)降压模块
 逆变器DC/AC（1K、2K、3K、5K）
 选配件
 直流变换器DC/DC
 事故照明切换装置
 A-05                               A-06
