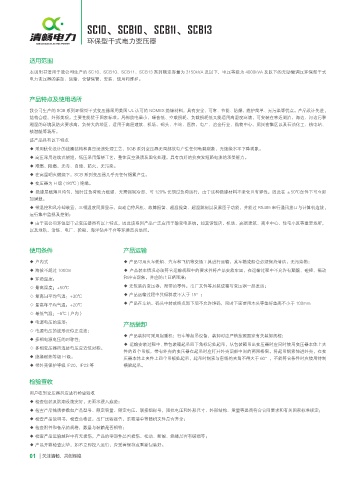

SC10、SCB10、SCB11、SCB13

环保型干式电力变压器

适用范围

本说明书适用于我公司生产的 SC10、SCB10、SCB11、SCB13 系列额定容量为 3150kVA 及以下，电压等级为 4000kVA 及以下的无励磁调压环保型干式
电力变压器的装卸、运输、仓储保管、安装、使用和维护。

产品特点及使用场所

我公司生产的 SCB 系列环保型干式变压器采用美国 UL 认可的 NOMEX 绝缘材料，具有安全、可靠、节能、防爆、维护简单、无污染等优点。产品设计先进，
结构合理，外形美观。主要性能优于国家标准。局部放电量小、噪音低、空载损耗、负载损耗低又能适用高湿度环境，可安装在靠近湖泊、海边、河边污秽
潮湿的环境及防火要求高，负荷大的地区，适用于高层建筑、机场、码头、车站、医院、电厂、治金行业、购物中心、居民密集区以及石油化工、核电站、
核潜艇等场所。
该产品具有以下特点
◆ 采用优化设计的线圈结构和真空浸渍处理工艺，SGB 系列变压器无局部放电产生任何龟裂现象，无绝缘水平下降现象。
◆ 高压采用连续式绕组，低压采用箔绕工艺，整体真空浸渍及固化处理。具有良好的抗突发短路电流的承受能力。
◆ 难燃、阻燃、无毒、自熄、防火、无污染。
◆ 在高温明火燃烧下，SCB 系列变压器几乎无任何烟雾产生。
◆ 变压器为 H 级 (180℃ ) 绝缘。
◆ 绝缘层极薄且均匀、短时过负荷能力极强、无需强制冷却、可 120% 长期过负荷运行，由于这种绝缘材料不老化且有弹性，因此在 ±50℃条件下可立即
加满载。
◆ 带温控和风冷却装置，三相温度同屏显示，自动启停风机、故障报警、超温报警、超温跳闸以及黑匝子功能，并能过 RS485 串行通讯接口与计算机连接，
运行集中监视及控制；
◆ 由于我公司环保型干式变压器具有以上特点，因此该系列产品广泛应用于输变电系统，如宾馆饭店、机场、高层建筑、商业中心、住宅小区等重要场所，
以及地铁、治炼、电厂、轮船、海洋钻井平台等环境恶劣场所。

使用条件 产品运输

◆ 户内式 ◆ 产品可用火车轮船、汽车和飞机等交通工具进行运输，其车箱或船仓必须保持清洁，无污染物；
◆ 海拔不超过 1000m ◆ 产品装车情况必须符合运输规程中的要求并将产品安放牢固，在运输过程中不允许有颠簸、碰撞、振动
◆ 环境温度： 和冲击现象，并应防止日晒雨淋；
◇ 最高温度：+50℃ ◆ 无包装的变压器，附带的零件，出厂文件等另装成箱与变压器一起发运；
◇ 最高日平均气温：+30℃ ◆ 产品运输过程中其倾斜度不大于 15°；
◇ 最高年平均气温：+20℃ ◆ 产品在车站、码头中转或终点卸下后不允许堆码，同时下面要用木头等垫好垫高不小于 100mm
◇ 最低气温：-5℃ ( 户内）
◆ 电源电压的波形： 产品装卸
◇ 电源电压的波形近似正弦波；
◆ 产品装卸可采用起重机；行车等起吊设备，装卸时应严格按照国家有关装卸规程；
◆ 多相电源电压的对称性：
◆ 运输安装过程中 , 带包装箱起吊四下角标记处起吊，从包装箱吊出变压器时应同时使用变压器本体上夹
◇ 多相变压器所连接电压应近似对称。
件的四个吊板，带有外壳的变压器在起吊时应打开外壳顶部中间的两网格窗，将起吊钢索伸进外壳，在变
◆ 绝缘耐热等级 H 级。 压器本体上夹件上四个吊板处起吊，起吊时钢索与垂线的夹角不得大于 60°，不能符合条件时应使用特制
◆ 带外壳保护等级 IP20、IP23 等 横梁起吊。

检验查收

用户收到变压器后应进行检查验收
◆ 检查包装及防潮设施完好，无雨水浸入痕迹；
◆ 检查产品铭牌参数如产品型号、额定容量、额定电压、联接组标号，阻抗电压和外形尺寸、外形结构、重量等是否符合合同要求和有关国家标准规定；
◆ 检查产品说明书，检查合格证，出厂试验报告，装箱清单等随机文件是否齐全；
◆ 检查附件和备品的规格，数量与装箱是否相符；
◆ 检查产品运输越程中有无损伤，产品的零部件是否损伤、松动、断裂、绝缘是否有破损等；
◆ 产品开箱检查完毕，如不立即投入运行，应妥善保存或重新包装好。
