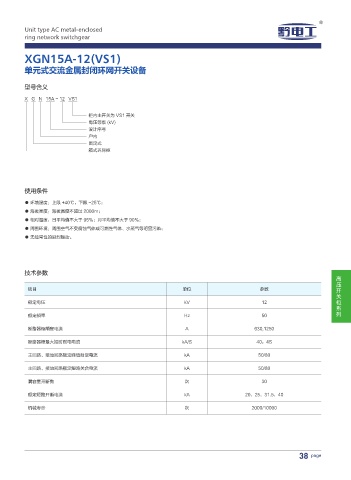

Unit type AC metal-enclosed 黔电工
ring network switchgear

XGN15A-12(VS1)

单元式交流金属封闭环网开关设备

型号含义

X G N 15A - 12 VS1

柜内主开关为 VS1 开关
电压等级 (kV)
设计序号
户内
固定式
箱式环网柜

使用条件

● 环境温度：上限 +40℃，下限 -25℃；
● 海拔高度：海拔高度不超过 2000m；
● 相对湿度：日平均值不大于 95％；月平均值不大于 90％；
● 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
● 无经常性的剧烈振动。

技术参数 高压开关柜系列

项目 单位 参数
额定电压 kV 12

额定频率 Hz 50

断路器柜额定电流 A 630,1250

断路器柜最大短时耐电电流 kA/S 40，4S

主回路、接地回路额定峰值耐受电流 kA 50/80

主回路、接地回路额定短路关合电流 kA 50/80
满容量开断数 次 30

额定短路开断电流 kA 20，25，31.5，40

机械寿命 次 2000/10000
