Prefabricated 黔电工
substation (US)
ZGS11-12
预装式变电站 ( 美式 )

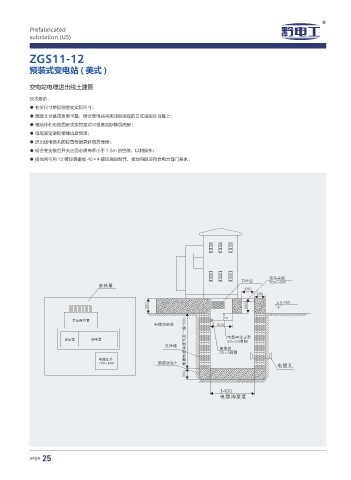

变电站电缆进出线土建图
技术要求：
● 有关尺寸参见组合变实际尺寸；
● 混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上；
● 接地排和电缆固定支架的型式可根据实际情况而定；
● 电缆固定架和接地排应预埋；
● 进出线电缆孔的位置根据具体情况而定；
● 组合变安装后开关正面必须有不小于 1.5m 的空隙，以利操作；
● 接地网可用 12 镀锌圆钢或 40×4 镀锌扁铜制作，接地电阻应符合电力部门要求。
f
d
f
