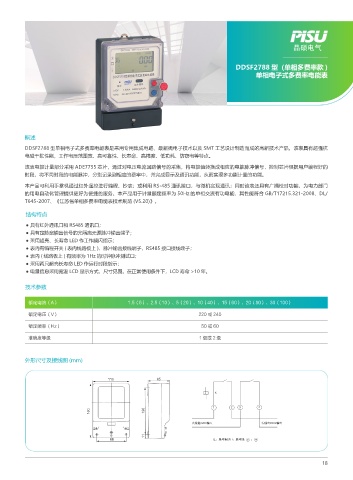

DDSF2788 型（单相多费率款 )
单相电子式多费率电能表

概述
DDSF2788 型单相电子式多费率电能表是采用专用集成电路、最新微电子技术以及 SMT 工艺设计制造而成的高新技术产品。该表具有超强抗
电磁干扰性能，工作电压范围宽、高可靠性、长寿命、高精度、低功耗、防窃电等特点。
该表电能计量部分采用 ADE7755 芯片，通过对电压电流回路信号的采集，将电能值转换成相应的电能脉冲信号，控制芯片根据用户编程好的
时段，将不同时段的电能脉冲，分别记录到相应的费率中，并完成显示及通讯功能，从而实现多功能计量的功能。
本产品可利用手掌机通过红外遥控进行编程、抄表；或利用 RS-485 通讯接口，与微机实现通讯；同时该表还具有广播校时功能，为电力部门
的用电自动化管理提供更好为便捷的服务。本产品用于计量额定频率为 50Hz 的单相交流有功电能，其性能符合 GB/T17215.321-2008、DL/
T645-2007、《江苏省单相多费率电能表技术规范 (V5.20)》。
结构特点

● 具有红外通讯口和 RS485 通讯口；
● 具有定脉宽输出信号的光隔离无源脉冲输出端子；
● 采用超亮、长寿命 LED 作工作频闪指示；
● 表内有编程开关 ( 表内线路板上 )，脉冲输出接线端子，RS485 接口接线端子；
● 表内 ( 线路板上 ) 有频率为 1Hz 的时钟脉冲测试口；
● 采用两只超亮长寿命 LED 作运行时段指示；
● 电量信息采用宽温 LCD 显示方式，尺寸见图。在正常使用条件下，LCD 寿命 >10 年。

技术参数

额定电流（A） 1.5（6）、2.5（10）、5（20）、10（40）、15（60）、20（80）、30（100）

额定电压（V） 220 或 240
额定频率（Hz） 50 或 60

准确度等级 1级或2级

外形尺寸及接线图 (mm)

,

▗㏫䔇 7䒿ڑ 䰢㏫ܦ 7䒿ܦ

∔喝㘵۞䯲ឰए喝㘵۞㏫喝

18
ᑡу "34 # ᑡу "34 #

ᄰጲ ᄰጲ ᄰጲ ᄰጲ
˖ጲ ˖ጲ ˖ጲ ˖ጲ
ႂึ̈ਕ٧ଋЙयଋጲڎ ᄯଋଋЙयଋጲڎ
7 "
