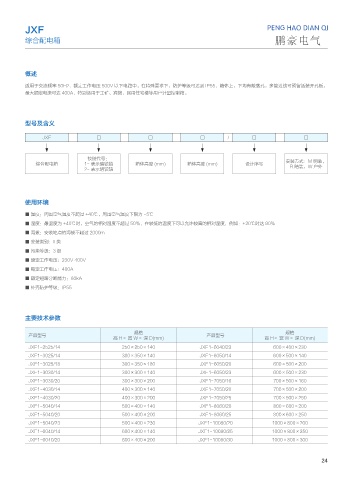

JXF

综合配电箱

概述

适用于交流频率 50Hz、额定工作电压 500V 以下电路中。在特殊要求下，防护等级可达到 IP55，箱体上，下均有敲落孔，多管进线可预留活装开孔板，
最大额定电流可达 400A，特别适用于工矿、宾馆、民用住宅楼等用户计量控制箱。

型号及含义

JXF □ □ □ / □ □

铰链代号：
综合配电箱 1- 表示暗铰链 箱体高度 (mm) 箱体高度 (mm) 设计序号 安装方式：M 明装，
2- 表示明铰链 R 暗装，W 户外

使用环境
■ 温度：周围空气温度不超过 +40℃，周围空气温度下限为 -5℃
■ 湿度：最温度为 +40℃时，空气的相对湿度不超过 50％，在较低的温度下可以允许较高的相对湿度，例如：+20℃时达 90%
■ 海拔：安装地点的海拔不超过 2000m
■ 安装类别：II 类
■ 污染等级：3 级
■ 额定工作电压：230V 400V
■ 额定工作电压：400A
■ 额定短路分断能力：80kA
■ 外壳防护等级：IP55

主要技术参数

规格 规格
产品型号 产品型号
高 H× 宽 W× 深 D(mm) 高 H× 宽 W× 深 D(mm)
JXF1-2525/14 250×250×140 JXF1-6040/23 600×400×230
JXF1-3025/14 300×350×140 JXF1-6050/14 600×500×140
JXF1-3025/18 300×350×180 JXF1-6050/20 600×500×200
JXF1-3030/14 300×300×140 JXF1-6050/23 600×500×230
JXF1-3030/20 300×300×200 JXF1-7050/16 700×500×160
JXF1-4030/14 400×300×140 JXF1-7050/20 700×500×200
JXF1-4030/20 400×300×200 JXF1-7050/25 700×500×250
JXF1-5040/14 500×400×140 JXF1-8060/20 800×600×200
JXF1-5040/20 500×400×200 JXF1-8060/25 800×600×250
JXF1-5040/23 500×400×230 JXF1-10080/20 1000×800×200
JXF1-6040/14 600×400×140 JXF1-10080/25 1000×800×250
JXF1-6040/20 600×400×200 JXF1-10080/30 1000×800×300

24
