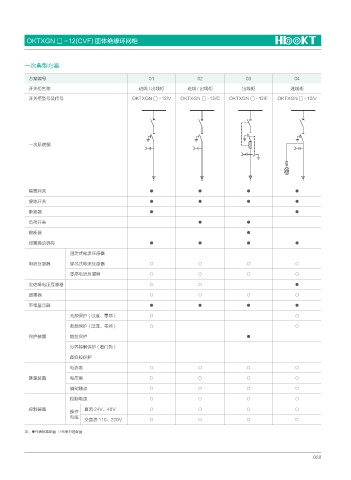

OKTXGN □ -12(CVF) 固体绝缘环网柜

一次典型方案

方案编号 01 02 03 04
开关柜名称 进线 / 出线柜 进线 / 出线柜 出线柜 进线柜

开关柜型号及代号 OKTXGN □ -12/V OKTXGN □ -12/C OKTXGN □ -12/F OKTXGN □ -12/V

一次系统图

隔离开关 ● ● ● ●

接地开关 ● ● ● ●
断路器 ● ●
负荷开关 ● ●

熔断器 ●
弹簧操动机构 ● ● ● ●
固定式电流互感器
电流互感器 穿芯式电流互感器 ○ ○ ○ ○
零序电流互感器 ○ ○ ○ ○

全绝缘电压互感器 ○ ○ ●
避雷器 ○ ○ ○ ○
带电显示器 ● ● ● ●
无源保护 ( 过流、零序 ) ○ ○

有源保护 ( 过流、零序 ) ○ ○
保护装置 熔丝保护 ●
分界控制保护 ( 看门狗 )
备自投保护
电流表 ○ ○ ○ ○

测量装置 电压表 ○ ○ ○ ○
辅助触点 ○ ○ ○ ○
控制电源 ○ ○ ○ ○
控制装置 直流 24V、48V ○ ○ ○ ○
操作
电压
交直流 110、220V ○ ○ ○ ○
注：●代表标准配置 ○代表可选配置

088
