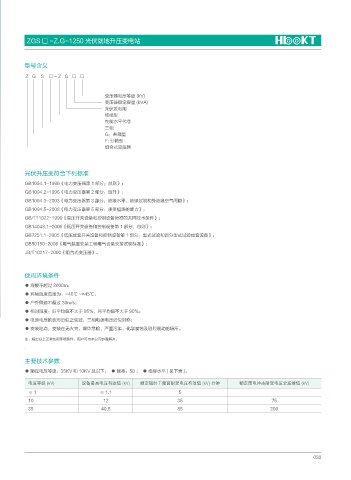

P. 39
ZGS □ -Z.G-1250 光伏就地升压变电站
型号含义
Z G S □ - Z G □ □
变压器电压等级 (kV)
变压器额定容量 (kVA)
光伏发电用
终端型
性能水平代号
三相
G：共箱型
F: 分箱型
组合式变压器
光伏升压变符合下列标准
GB1094.1-1996《电力变压器第 1 部分：总则》；
GB1094.2-1996《电力变压器第 2 部分：温升》；
GB1094.3-2003《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》；
GB1094.5-2008《电力变压器第 5 部分：承受短路的能力》；
GB/T11022-1999《高压开关设备和控制设备标准的共同技术条件》；
GB14048.1-2006《低压开关设备和控制设备第 1 部分：总则》；
GB7251.1-2005《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备》；
GB50150-2006《电气装置安装工程电气设备交接试验标准》；
JB/T10217-2000《组合式变压器》。
使用环境条件
● 海拔不超过 3000m；
● 环境温度范围为：-40℃ ~+45℃；
● 户外风速不超过 30m/s；
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
● 电源电压的波形近似正弦波，三相电源电压近似对称；
● 安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
注：超出以上正常使用环境条件，用户可与本公司协商解决。
主要技术参数
● 额定电压等级：35KV 和 10KV 及以下； ● 频率：50 ； ● 绝缘水平 ( 见下表 )。
电压等级 (kV) 设备最高电压有效值 (kV) 额定短时工频面耐受电压有效值 (kV) 分钟 额定雷电冲击耐受电压全波峰值 (kV)
≤1 ≤ 1.1 5
10 12 35 75
35 40.5 85 200
