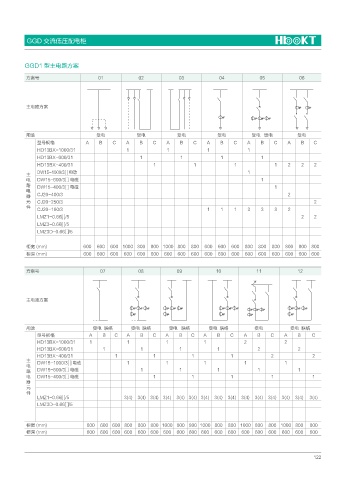

GGD 交流低压配电柜

GGD1 型主电路方案

方案号 01 02 03 04 05 06

主电路方案

用途 受电 受电 受电 受电 受电 馈电 受电
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-1000/31 1 1 1 1
HD13BX-600/31 1 1 1 1
HD13BX-400/31 1 1 1 1 2 2 2
DW15-1000/3[ ] 电动 1
主
电 DW15-600/3[ ] 电磁 1
路 DW15-400/3[ ] 电磁 1
电
器 CJ20-400/3 2
元 CJ20-250/3 2
件
CJ20-160/3 1 1 1 3 3 3 2
LMZ1-0.66[ ]/5 2 2
LMZ3-0.66[ ]/5
LMZ3D-0.66[ ]/5

柜宽 (mm) 600 600 600 1000 800 800 1000 800 800 600 600 600 800 800 800 800 800 800
柜深 (mm) 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600

方案号 07 08 09 10 11 12

主电路方案

用途 受电 联络 受电 联络 受电 联络 受电 联络 受电 受电 联络
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-1000/31 1 1 1 1 2 2
HD13BX-600/31 1 1 1 1 2 2
HD13BX-400/31 1 1 1 1 2 2
主 DW15-1000/3[ ] 电动 1 1 1 1 1
电
路 DW15-600/3[ ] 电磁 1 1 1 1 1
电 DW15-400/3[ ] 电磁 1 1 1 1 1
器
元
件
LMZ1-0.66[ ]/5 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4)
LMZ3D-0.66[ ]/5

柜宽 (mm) 600 600 600 800 800 800 1000 800 800 1000 800 800 1000 800 800 1000 800 800
柜深 (mm) 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600
