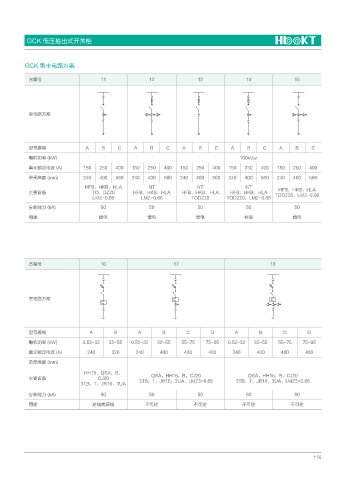

GCK 低压抽出式开关柜

GCK 型主电路方案

方案号 11 12 13 14 15

主电路方案

型号规格 A B C A B C A B C A B C A B C
电机功率 (kW) 160kVar

单元额定电流 (A) 150 250 400 150 250 400 150 250 400 150 250 400 150 250 400
单元高度 (mm) 240 400 560 240 400 560 240 400 560 240 400 560 240 400 560
HFB，HKB，HLA NT NT NT
HFB，HKB，HLA
主要设备 TO，DZ20 HFB，HKB，HLA HFB，HKB，HLA HFB，HKB，HLA TODZ20，LMZ-0.66
LMZ-0.66 LMZ-0.66 TODZ20 TODZ20，LMZ-0.66
分断能力 (kA) 50 50 50 50 50
用途 馈电 馈电 馈电 补偿 馈电

方案号 16 17 18

主电路方案

型号规格 A B A B C D A B C D
电机功率 (kW) 0.52~32 32~55 0.52~32 32~55 55~75 75~95 0.52~32 32~55 55~75 75~95
单元额定电流 (A) 240 320 240 400 480 480 240 400 480 480
单元高度 (mm)

HH15，QSA，B，
QSA，HH15，B，CJ20
QSA，HH15，B，CJ20
主要设备 CJ20 3TB，T，JR16，3UA，LMZ3-0.66 3TB，T，JR16，3UA，LMZ3-0.66
3TB，T，JR16，3UA
分断能力 (kA) 50 50 50 50 50
用途 进线或母线 不可逆 不可逆 不可逆 不可逆

116
