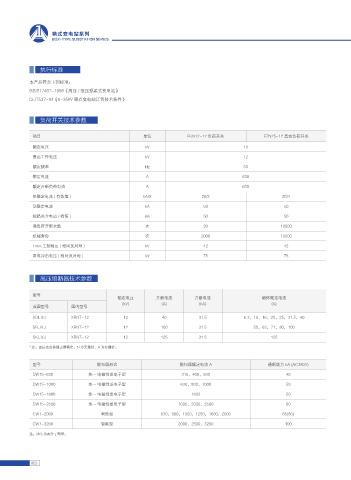

箱式变电站系列
BOX-TYPE SUBSTATION SERIES

执行标准

本产品符合下列标准：
GB/T17467-1998《高压 / 低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

负荷开关技术参数

项目 单位 FKN12-12 负荷开关 FZN25-12 真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 Hz 50

额定电流 A 630
额定开断负荷电流 A 630
热稳定电流 ( 有效值 ) kA/S 20/2 20/4
动稳定电流 kA 50 50
短路关合电流 ( 峰值 ) kA 50 50
满负荷开断次数 次 20 10000
机械寿命 次 2000 10000
1min 工频耐压 ( 相间及对地 ) kV 42 42
雷电冲击电压 ( 相对及对地 ) kV 75 75

高压熔断器技术参数

型号
额定电压 开断电流 开断电流 熔体额定电流
(kV) (A) (kA) (A)
英国型号 国内型号
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
* 注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。

型号 脱扣器形式 脱扣器额定电流 A 通断能力 kA (AC380V)
DW15-630 热 - 电磁性或电子型 315，400，630 40
DW15-1000 热 - 电磁性或电子型 630，800，1000 50
DW15-1600 热 - 电磁性或电子型 1600 50
DW15-2500 热 - 电磁性或电子型 1600，2000，2500 60
CW1-2000 智能型 630，800，1000，1250，1600，2000 65(80)

CW1-3200 智能型 2000，2500，3200 100
注：(80) 为高分子断型。
