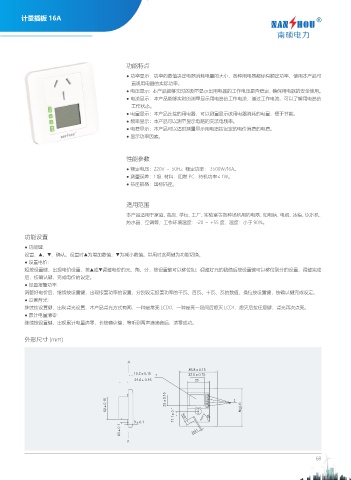

Page 77 - 安徽南硕电力科技有限公司
P. 77
计量插板 16A
功能特点
● 功率显示：功率的数值决定电器消耗电量的大小，各种用电器都标有额定功率，使用本产品可
直观用电器的实际功率。
● 电压显示：本产品能够实时的测量显示出用电器的工作电压是否稳定，确保用电器的安全使用。
● 电流显示：本产品能够实时的测量显示用电器的工作电流，通过工作电流，可以了解用电器的
工作状态。
● 电量显示：本产品连接的用电器，可以测量显示该用电器消耗的电量，便于节能。
● 频率显示：本产品可以测量显示电路的交流电频率。
● 电费显示：本产品可以适时测量显示用电器按设定的电价消费的电费。
● 显示功率因素。
性能参数
● 额定电压：220V ～ 50Hz 额定功率： 3500W/16A。
● 测量误差：1 级 材料：阻燃 PC 待机功率≤ 1W。
● 插座规格：国标插座。
适用范围
本产品适用于家庭、商店、学校、工厂、实验室等各种场所用的电器，如电脑、电视、冰箱、饮水机、
热水器、空调等；工作环境温度：-20 ～ +55 度，湿度：小于 90%。
功能设置
● 功能键：
设置、▲、▼、确认。设置时▲为增加数值，▼为减小数值。常用时此两键为功能切换。
● 设置电价：
短按设置键，出现电价设置，按▲或▼调整电价的元、角、分，按设置键可以移位如：调整好元的数值后按设置键可以移位到分的设置，调整完成
后，按确认键，完成电价的设定。
● 设置报警功率：
调整好电价后，继续按设置键，出现报警功率的设置，分别设定报警功率的千瓦、百瓦、十瓦、瓦的数值，换位按设置键，按确认键完成设定。
● 设置背光：
继续按设置键，出现背光设置，本产品背光方式有两，一种是常亮 LCD0，一种是亮一段间后熄灭 LCD1，熄灭后按任意键，背光再次点亮。
● 累计电量清零：
继续按设置键，出现累计电量清零，长按确认键，等听到两声滴滴音后，清零成功。
外形尺寸 (mm)
"
d
d
d
d
d d
d d
d
"
68
