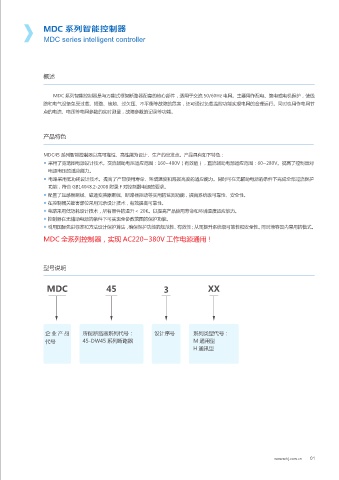

MDC 系列智能控制器
MDC series intelligent controller

概述

MDC 系列智能控制器是与万能式框架断路器配套的核心部件，适用于交流 50/60Hz 电网。主要用作配电、馈电或电机保护，使线
路和电气设备免受过载、短路、接地、过欠压、不平衡等故障的危害，还可通过负载监控功能实现电网的合理运行。同时也用作电网节
点的电流、电压等电网参数的实时测量，故障参数的记录等功能。

产品特色

MDC45 系列智能控制器以高可靠性、高性能为设计、生产的出发点。产品具有如下特色：
◎ 采用了宽范围电源设计技术。交流辅助电压适应范围：160~480V（有效值），直流辅助电源适应范围：60~280V。提高了控制器对
电源电压的适应能力。
◎ 电路采用低功耗设计技术。提高了产品使用寿命、环境温度和海拔高度的适应能力。同时可在无辅助电源的条件下完成全部过流保护
功能，符合 GB14048.2-2008 附录 F 对控制器电源的要求。
◎ 配置了互感器断线、磁通变换器断线、断路器拒动等实用的监测功能，提高系统级可靠性、安全性。
◎ 在控制器关键害部位采用冗余设计技术，有效提高可靠性。
◎ 电路采用低功耗设计技术，所有器件的温升＜ 20K。以提高产品使用寿命和环境温度适应能力。
◎ 控制器在无辅助电源的条件下可实现全参数范围的保护功能。
◎ 引用国际先进标准和方法设计保护算法，确保保护功能的规范性、有效性；从而提升系统级可靠性和安全性。同时兼容国内常用的模式。
MDC 全系列控制器，实现 AC220~380V 工作电源通用！

型号说明

MDC 45 3 XX

企业产品 所配断路器系列代号： 设计序号 系列类型代号：
代号 45-DW45 系列断路器 M 通用型
H 通讯型

www.nrkj.com.cn 01
