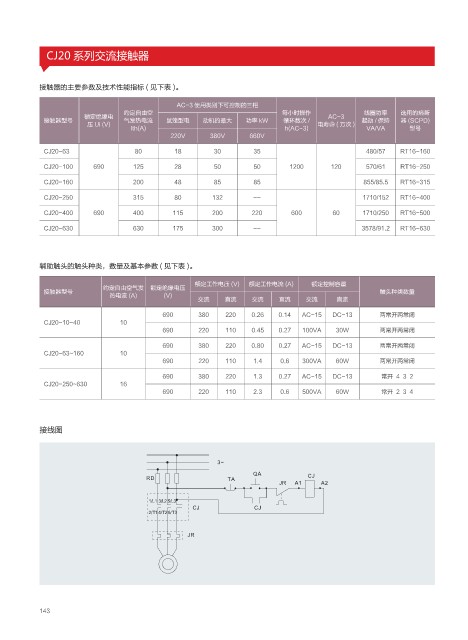

CJ20 系列交流接触器

接触器的主要参数及技术性能指标 ( 见下表 )。

AC-3 使用类别下可控制的三相
约定自由空 每小时操作 线圈功率 选用的熔断
额定绝缘电 AC-3
接触器型号 气发热电流 鼠笼型电 动机的最大 功率 kW 循环数次 / 起动 / 保持 器 (SCPD)
压 Ui (V) 电寿命 ( 万次 )
Ith(A) h(AC-3) VA/VA 型号
220V 380V 660V
CJ20-63 80 18 30 35 480/57 RT16-160
CJ20-100 690 125 28 50 50 1200 120 570/61 RT16-250

CJ20-160 200 48 85 85 855/85.5 RT16-315
CJ20-250 315 80 132 -- 1710/152 RT16-400

CJ20-400 690 400 115 200 220 600 60 1710/250 RT16-500
CJ20-630 630 175 300 -- 3578/91.2 RT16-630

辅助触头的触头种类，数量及基本参数 ( 见下表 )。

额定工作电压 (V) 额定工作电流 (A) 额定控制容量
约定自由空气发 额定绝缘电压
接触器型号 触头种类数量
热电流 (A) (V)
交流 直流 交流 直流 交流 直流
690 380 220 0.26 0.14 AC-15 DC-13 两常开两常闭
CJ20-10~40 10
690 220 110 0.45 0.27 100VA 30W 两常开两常闭
690 380 220 0.80 0.27 AC-15 DC-13 两常开两常闭
CJ20-63~160 10
690 220 110 1.4 0.6 300VA 60W 两常开两常闭
690 380 220 1.3 0.27 AC-15 DC-13 常开 4 3 2
CJ20-250~630 16
690 220 110 2.3 0.6 500VA 60W 常开 2 3 4

接线图

a
4$
5' 7$ &-
-5 $ $
/ / /
&- &-
7 7 7

-5
